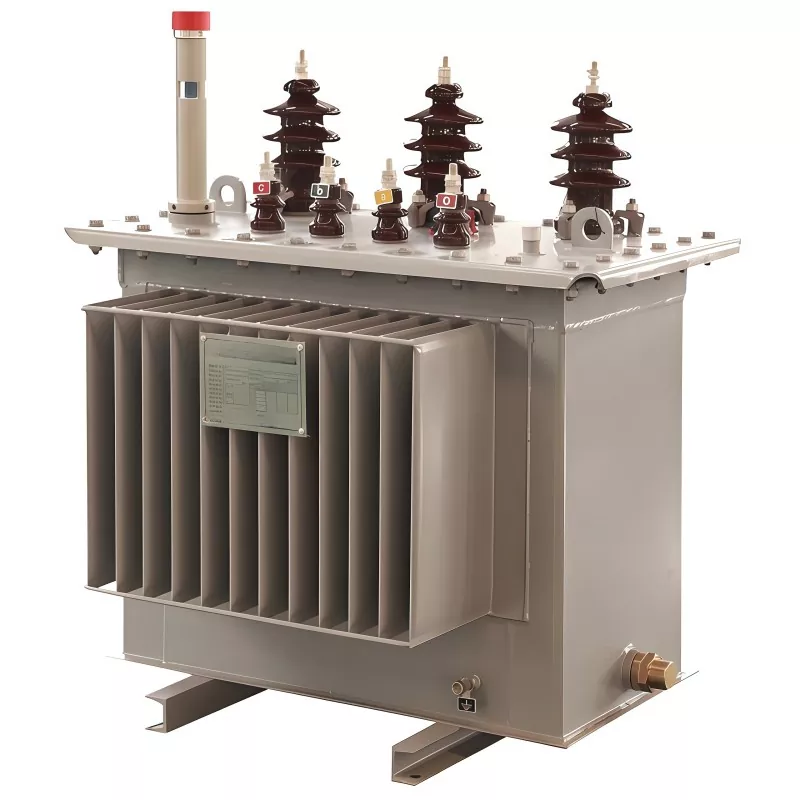

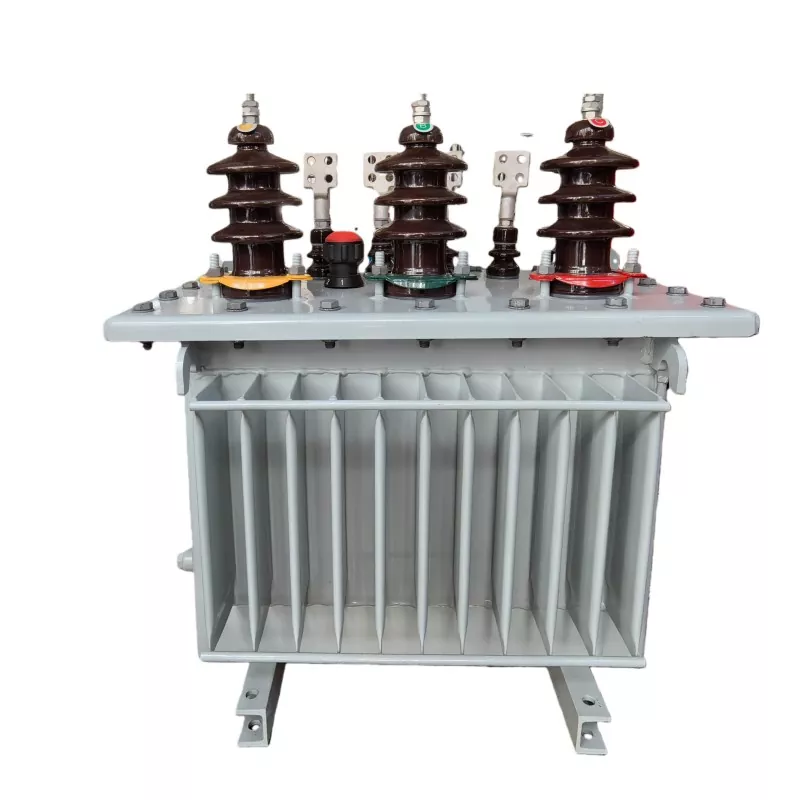

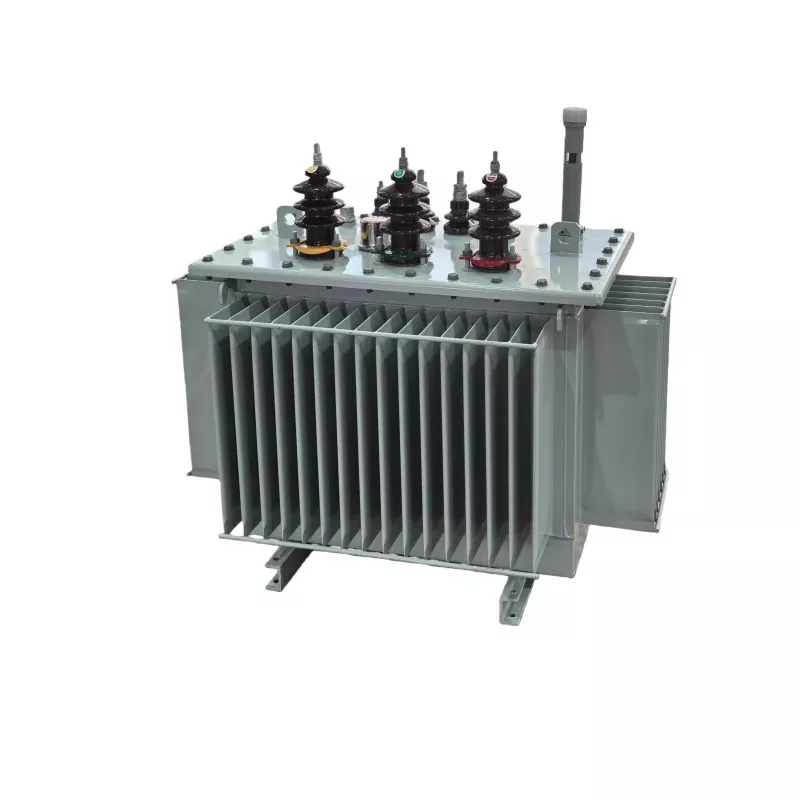

100KVA 11KV Olioan Murgildutako Transformadorea

100KVA 11KV Olioan Murgildutako Transformadorea tentsio ertaineko banaketa-transformadore bat da, 11kV-ko tentsio primarioa tentsio baxuko mailetara jaisteko diseinatua (normalean 400V / 415V / 0.4kV) industria, merkataritza eta utilitateen elektrizitatea banatzeko sistemetarako.

Olio isolatzaile minerala erabiltzen du hozte eta isolatzaile gisa, errendimendu termiko egonkorra eta indar dielektriko handia bermatuz karga etengabeko baldintzetan.

Aplikazio kasua

GUANGBIANek ekoitzitako 100KVA 11KV Olioan Murgildutako Transformadorea duela gutxi zabaldu zuen Afrikako bezero batek, tokiko elektrizitatea banatzeko sistema batean zirkuitu laburreko kalteak izan zituen transformadore huts bat ordezkatzeko.

Proiektu honetan, jatorrizko transformadoreak aluminiozko harilkatuak erabili zituen, kostuak aurrezteko arrazoiengatik aukeratu zirenak. Dena den, sareko baldintza ezegonkorrak eta erabiltzailearen aldean tentsio-fluktuazio sarriengatik, transformadoreak behin eta berriz gainkarga eta zirkuitu-labur-tentsioa jasan zuen, gehiegizko berokuntza eta, azkenean, harilkatzeko hutsegitea eraginez.

Kobrea eta aluminiozko haizeak 100KVA Transformadorerako

100KVA banaketa-transformadorearentzat, GUANGBIANek biak eskaintzen ditu:

● Kobrezko harilkatzeko aukera

● Aluminiozko harilkatzeko aukera

Aluminiozko harilkatuek hasierako kostu txikiagoa eskaintzen duten arren, haien erresistentzia termikoa eta erresistentzia mekanikoa nahiko txikiagoak dira kobrezko harilekin alderatuta.

Potentzia-ingurune ezegonkorretan, hala nola:

● Tentsio-aldaerak maiz

● Sarrera-korronte handiko baldintzak

● Zirkuitu-labur errepikatzen diren gertaerak

aluminiozko harilkatuek joera handiagoa dute:

● Gainberotzea gainkarga baldintzetan

● Isolamenduaren degradazioa

● Bizi-iraupena murriztea sareko aplikazio gogorretan

Kostua vs fidagarritasuna kontuan

Aluminiozko harilkatze-transformadoreek hasierako erosketa-kostu txikiagoa izan arren, mundu errealeko aplikazioek erakusten dute sare-ingurune ezegonkorretan, bizi-zikloaren kostu osoa handitu daitekeela ondorioz:

● Mantentze-baldintzak

● Ustekabeko hutsegiteak

● Ordezkapen-gastuak

Hori dela eta, materialaren hautaketa benetako funtzionamendu-baldintzetan oinarritu behar da, hasierako prezioan baino, epe luzerako sistemaren egonkortasuna bermatzeko eta aurreikusi gabeko geldialdiak murrizteko.

Dokumentu Teknikoa

Ingurune Operatiboa

Tenperatura-baldintzak:

Epe luzeko funtzionamendu-tenperatura: -25 ℃ ~ + 45 ℃.

Gehienezko funtzionamendu-tenperatura: +50 ℃ baino gehiago.

Biltegiratze eta Garraio Tenperatura:

-40 ℃ ~ + 60 ℃.

Hezetasun baldintzak:

Hezetasun erlatiboa: ≤% 95 25 ℃-tan

Altuera-baldintzak:

Altuera Egokitzeko Tartea: ≤1000 metro

Posizionamendu Teknikoa vs Lehiakideak

Olioan murgilduta vs lehor motako transformadorea

Olioan murgilduta dauden transformadoreak egokiagoak dira pisu handiko, kanpoko eta iraupen luzeko aplikazioetarako.

Beheko estandarrekin alderatuta (S9 / S11 / S13 serieen joera)

● S9: galera handiagoak, eraginkortasun estandarra zaharkitua

● S11: Oinarrizko eraginkortasun modernoa

● S13: galera baxuko eta eraginkortasun handiko diseinua (esportazio-merkatuetan hobetsita)

S13 core teknologiarekin diseinatutako 100KVAko transformadore batek kargarik gabeko galerak % 15-30 murrizten ditu S11rekin alderatuta, ROI hobetuz epe luzeko funtzionamenduan.

Merkatu-mailako lehiakideen posizionamendua

Fabrikatzaile generikoekin alderatuta:

● Galera-kontrol hobea (kargarik gabe + karga-galeren optimizazioa)

● Zirkuitu laburrak jasateko gaitasun sendoagoa

● Zigilatzeko teknologia hobetua (olio-isurien prebentzioa)

● Esportazio-merkatuetarako betetze-dokumentazio hobea

Gure Fabrika

Txapa tailerra

Papera bobinatzeko tailerra

Haize tailerra

Labe bihurri tailerra

Transformadoreak muntatzeko tailerra

Transformadorea martxan jartzeko tailerra

Ohiko galderak

Q1: Zein da 100KVA olioz murgilduta dagoen transformadore baten iraupena?

Normalean 20-30 urte, karga-baldintzen, mantentze-lanaren eta instalazio-ingurunearen arabera.

Q2: Kanpoan erabil al daiteke?

Bai. Olioan murgilduta dauden transformadoreak kanpoko azpiestazioetarako eta ingurune gogoretarako bereziki diseinatuta daude.

Q3: Zer mantentze-lan behar da?

● Olio-mailaren aldizkako ikuskapena

● Aldizkako olio-saiakuntza dielektrikoak

● Butxak eta konexioak estutzea

● Tenperaturaren jarraipena

Mantentze-tarteak lehorreko transformadoreak baino luzeagoak izan ohi dira.

Q4: Zein da 11KV eta 10KV transformadoreen arteko aldea?

11KV sistemaren tentsio maila altuagoa da, nazioarteko banaketa sareetan erabili ohi dena. Errendimendu-printzipioek antzekoak izaten jarraitzen dute, baina isolamendu-eskakizunak zorrotzagoak dira.

5.G.: Egokia al da energia berriztagarrien proiektuetarako?

Bai. Eguzki- eta haize-mailako banaketa-sistemetan oso erabilia da bere egonkortasuna eta gainkarga-tolerantzia direla eta.
