Nola hobetzen du 75KVA zutoinetan muntatutako transformadore batek potentzia banaketa?

Artikuluaren laburpena

Banaketa-transformadore egokia hautatzeak 75KVA bezalako zenbaki bat aukeratzea baino askoz gehiago dakar. Transformadoreak tentsio primarioa, sekundarioa, fase-konfigurazioa, espero den karga, ingurumen-baldintzak, babes-baldintzak, instalazio-egitura eta estandar elektriko aplikagarriak bat etorri behar ditu. Behar bezala hautatutako 75KVA zutoinetan muntatutako transformadore batek irtenbide eraginkor eta praktiko bat eman dezake non potentzia elektrikoa kontsumo puntutik gertu eraldatu behar den.

Artikulu honetan, 75KVA-ko unitate batek nola funtzionatzen duen aztertzen dugu, zergatik den erabilgarria zutoinetan muntatutako konfigurazio trinkoa, bere muina eta harilkatze-materialek nola eragiten duten errendimenduan, zer esan nahi duten eraginkortasun-zehaztapenek eta nola saihestu ditzaketen proiektuko ingeniariek tamaina eta instalazio akats arruntak. Guangbian-ek banaketa-sare desberdinetarako fabrikazioa eta pertsonalizazioa nola planteatzen duen ere azaltzen dugu.

Aurkibidea

1. 75KVA zutoinean muntatutako transformadorea ulertzea
2. Nola funtzionatzen duen 75KVA zutoinean muntatutako transformadore batek
3. Edukiera eta Fase Konfigurazioa
4. Tentsio primarioa eta sekundarioa hautatzea
5. Nukleoa, haizeak, isolamendua eta hoztea
6. Errendimendu-parametro garrantzitsuak
7. Non 75KVA-ko zutoinetan muntatutako transformadore bat erabiltzen den
8. Nola hautatu Transformadore egokia
9. Instalazio eta Mantentze-gogoetak
10. Guangbian-ek nola onartzen dituen Transformer proiektuak
11. Maiz egiten diren galderak
12. Ondorioa

Artikuluaren eskema

• 75KVA-ko banaketa-transformadore baten helburua eta egitura definitzea.
• Transformazio elektromagnetikoko oinarrizko prozesua azaltzea.
• Edukiera, fasea eta tentsioaren bateragarritasuna eztabaidatu.
• Aztertu funtzionamenduaren fidagarritasunean eragiten duten materialak eta hozte-metodoa.
• Azaldu kargarik gabeko galera, karga galera, inpedantzia eta kitzikapen-korrontea.
• Aplikazio egokiak eta proiektuen ohiko eskakizunak identifikatzea.
• Aukeraketa eta mantentze-zerrenda praktikoa ematea.
• Erantzuna ohiko kontratazio eta ingeniaritza galderei.

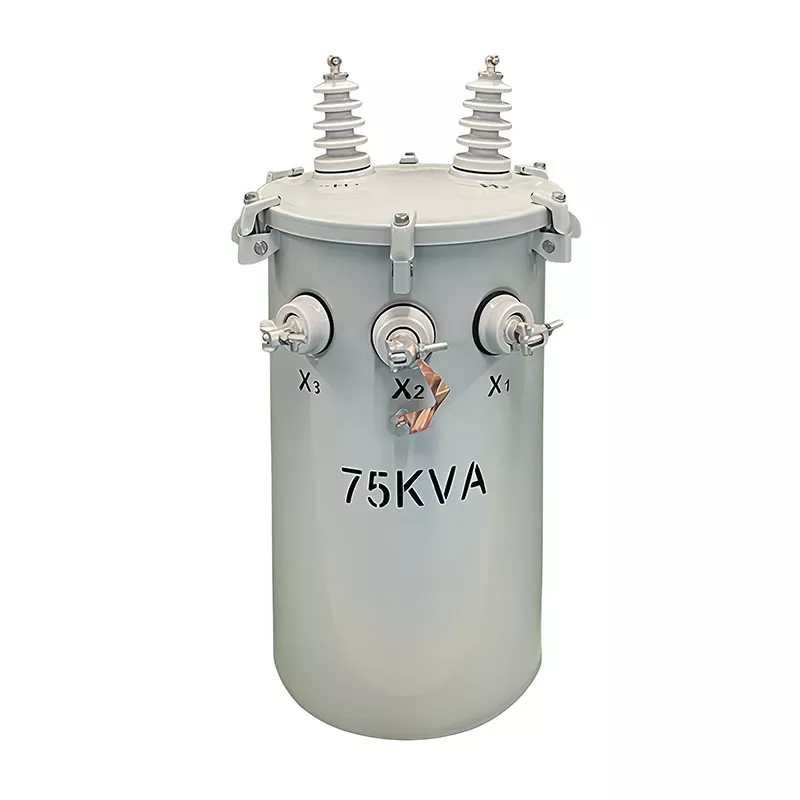

75KVA zutoinean muntatutako transformadorea ulertzea

75KVA-ko zutoin-transformadorea tentsio ertaineko elektrizitatea azken erabiltzaileentzat egokia den tentsio baxuago batera murrizteko xedea den banaketa-transformadorea da. Oinarri batean instalatutako azpiestazio-transformadore handi batek ez bezala, zutoinetan muntatutako unitate bat erabilgarritasun-zutoin batean edo goitiko banaketa-egitura egoki batean kokatzen da. Antolamendu honek transformadorea karga elektrikotik hurbil jartzen du lur-eskakizunak minimizatzen dituen bitartean.

Epea75KVAtransformadorearen itxurazko potentzia deskribatzen du. KVA edo kilovolt-ampereak transformadoreak kudeatzeko diseinatuta dagoen tentsioaren eta korrontearen konbinazioa adierazten du. Ez da gomendio gisa interpretatu behar unitatea etengabe funtzionatzea baldintza guztietan bere maila maximoan.

Banaketa-plangintza praktikoan, ingeniariek normalean espero den eskaria, karga-aniztasuna, etorkizuneko hedapena, giro-tenperatura, harmonikoak eta funtzionamendu-baldintzak kontuan hartzen dituzte 75KVAk ahalmen nahikoa ematen duen ala ez zehaztu aurretik. Kargaren ebaluazio egokia ezinbestekoa da gainkarga iraunkorrak eta alferrikako gaindimentsionatzeak bizi-zikloko kostuak handitu ditzakeelako.

Guangbian-ek 75KVA-ko zutoinetan muntatutako transformadore-soluzioak ekoizten ditu banaketa-baldintza desberdinetarako, nazioarteko merkatuetarako tentsio-konfigurazio pertsonalizatuak barne. Produktua kanpoko energia banatzeko diseinatuta dago eta sistema elektrikoaren eta proiektuaren zehaztapenen arabera egokitu daiteke.

Nola funtzionatzen duen 75KVA zutoinean muntatutako transformadore batek

Funtzionamendu-printzipioa indukzio elektromagnetikoan oinarritzen da. Energia elektrikoa transformadorearen lehen harilkatuan sartzen da banaketa-tentsio handiagoarekin. Korronte alternoak fluxu magnetiko aldakorra sortzen du transformatzailearen nukleoaren barruan. Fluxu magnetiko honek tentsioa induzitzen du bigarren haizean.

Harilak primario eta sekundarioen arteko erlazioak tentsio-eraldaketa-erlazioa zehazten du. Tentsio primarioa tentsio sekundarioa baino nabarmen handiagoa bada, transformadoreak tentsioa murrizten du, korronte eskuragarria handitzen duen bitartean, potentzia-erlazioaren eta transformadorearen galera normalaren arabera.

Eragiketa-sekuentzia sinplifikatua honela uler daiteke:

1. Tentsio ertaineko elektrizitatea haize primarioan sartzen da.
2. Korronte alternoak fluxu magnetikoa ezartzen du nukleoan.
3. Fluxu magnetikoak tentsioa induzitzen du sekundarioko harilkatuan.
4. Bigarren mailako harilkiak tentsio baxuko potentzia elektrikoa ematen du.
5. Transformadoreen olioak osagai aktiboetatik urruntzen du beroa.
6. Babes- eta monitorizazio-osagaiek funtzionamendu segurua onartzen dute.

Transformadorea kanpoan instalatuta dagoenez, bere itxitura, isolamendu sistema, zigilatzea, korrosioarekiko erresistentzia eta eguraldiaren babesa epe luzerako errendimenduaren zati garrantzitsuak dira. Teknikoki zuzena den diseinu elektriko batek, oraindik ere, babes mekaniko eta ingurumen egokia behar du.

Edukiera eta Fase Konfigurazioa

Edukiera erosleek egiaztatu beharko luketen lehen zehaztapenetako bat da, baina beti ebaluatu behar da fasearen konfigurazioarekin batera. 75KVA-ko transformadore monofasiko bat egoitza-, argiztapen- eta merkataritza-banaketa-sistema txiki batzuetarako egokia da, eta normalean ekipamendu trifasikoa aukeratzen da sareak karga trifasikoak edo industria-potentzia behar duenean.

Akats garrantzitsu bat 75KVA-ko transformadore bakoitzak ezaugarri elektriko berdinak dituela suposatzea da. KVA kalifikazioak ahalmena soilik identifikatzen du. Tentsioa, fasea, maiztasuna, konexioaren konfigurazioa, inpedantzia, isolamendu maila eta aplikagarriak diren estandarrak ere zehaztu behar dira.

Tentsio primarioa eta sekundarioa hautatzea

Tentsioaren bateragarritasuna funtsezkoa da poloan muntatutako transformadore bat erostean. Esate baterako, zerbitzu-tentsio baterako diseinatutako konfigurazioa ezin da beste sare batera konektatu bere isolamendu-sistema, harilkatzeko antolamendua, osagarriak eta kalifikazio egokiak direla baieztatu gabe.

Guangbian 75KVA konfigurazio ordezkari batek 4160 Grd Y / 2400V-ko tentsio antolamendu primarioa eta 120/240V-ko bigarren mailako irteera erabiltzen ditu. Balio horiek aplikazioaren espezifikoak dira eta ez dira zehaztapen unibertsal gisa tratatu behar 75KVAko transformadore bakoitzeko.

Sarrerako tentsioa aldatzen denean ere garrantzitsuak izan daitezke kolpeen posizioak. Behar bezala hautatutako txorrota-konfigurazio batek hornidura-tentsio-baldintza batzuk konpentsatzeko aukera ematen die ingeniariei, tentsio sekundario egokia mantenduz. Eskaera egin aurretik, ukipen-barruti zehatza proiektuaren zehaztapenaren arabera baieztatu behar da beti.

Nukleoa, haizeak, isolamendua eta hoztea

Transformadorearen eraginkortasuna eta zerbitzu-bizitza material aktiboen eta fabrikazio-kalitatearen araberakoak dira. Nukleoak bide magnetikoa ematen du, haizeek energia elektrikoa transferitzen duten bitartean, goi-tentsioko eta behe-tentsioko aldeen artean.

Guangbian-en erreferentziatutako 75KVA konfigurazioak kobrezko haizeak eta aleetara zuzendutako silizio altzairua erabiltzen ditu nukleorako. Kobreak eroankortasun elektriko handia du eta oso erabilia da korronte-transferentzia eraginkorra eta errendimendu termikoa garrantzitsuak diren lekuetan. Aleetara zuzendutako altzairu elektrikoak galera magnetikoak murrizten laguntzen du behar bezala prozesatzen eta muntatzen denean.

Unitateak olioan murgildutako diseinua erabiltzen du ONAN hoztearekin, hau da, Olio Naturala, Aire Naturala. Transformadore-olioak modu naturalean zirkulatzen du nukleotik eta hariletatik beroa xurgatzen baitu. Ondoren, beroa deposituaren gainazaletik inguruko airera pasatzen da. Behartutako ponpa edo haizagailurik ez egoteak hozte-sistema sinplifikatu dezake eta osagai osagarrien kopurua murrizten du.

Hala ere, olioan murgilduta dauden ekipoek deposituaren osotasunari, zigilatzeari, buxinei, olioaren egoerari eta ingurumenaren babesari arreta handia eskatzen diote. Aldizkako ikuskapenak ihesak, korrosioa, gainberotzea edo hondatzen diren konexioak identifikatzen laguntzen du arazo horiek hutsegite handi bihurtu aurretik.

Errendimendu-parametro garrantzitsuak

Transformadorearen datu-orri batek funtzionamendu-errendimendua zuzenean eragiten duten hainbat balio ditu. Zifra hauek ulertzeak erosketa-taldeei produktuak zehaztasun handiagoz alderatzen laguntzen die erosketa-prezioan bakarrik zentratu beharrean.

Galera txikiagoak bizi-zikloaren eraginkortasuna hobetzen lagun dezake, batez ere epe luzez energizatuta mantentzen diren transformadoreentzat. Horregatik, kargarik gabeko galerak arreta merezi du, nahiz eta konektatutako karga egunean zehar nabarmen aldatzen den.

Inpedantzia berdina da sistemaren diseinurako. Kargapean dagoen tentsio-jaitsieran eta akatsetan dagoen korrontean eragiten du. Babes-ingeniariek, beraz, fabrikatzailearen egiaztatutako inpedantzia-balioa erabili beharko lukete ibaian gora eta beherako babes-ekipoak koordinatzean.

Non 75KVA-ko zutoinetan muntatutako transformadore bat erabiltzen den

75KVA-ko ahalmenak banaketa-eskakizun txikiago batzuetara egoki daitezke. Bere gainko instalazio trinkoak bereziki erabilgarria egiten du lurzoruaren erabilgarritasuna, instalazioaren kostua eta kargaren hurbiltasuna kontuan garrantzitsuak diren lekuetan.

• Bizitegi komunitateak:kalkulatutako eskaria egokia den etxe-taldeei tentsio baxuko elektrizitatea hornitzea.
• Landa-elektrifikazioa:elektrizitaterako sarbidea babestea aireko banaketa praktikoa izaten jarraitzen duten eremuetan.
• Kale eta eremuko argiteria:argiztapen sareetarako tokiko behe-tentsioko banaketa eskaintzea.
• Merkataritza instalazio txikiak:dendak, bulegoak, zerbitzu eraikinak eta beste karga elektriko moderatuak zerbitzatzea.
• Ikastetxeak eta ekipamendu publikoak:karga-profila transformadorearen ahalmenarekin bat datorren tokiko banaketa eskaintzea.
• Industria-aplikazio txikiak:industria-karga osagarri edo eskari txikiko karga egokiak eustea.
• Azpiegitura proiektuak:elektrizitate-eraldaketa lokalizatua eskaintzea publiko eta zerbitzu publiko hautatutako proiektuetarako.

Aplikazio egokiena benetako kargaren kalkuluaren araberakoa da. Transformadore bat ez da hautatu behar 75KVA espero den kontsumotik gertu agertzen delako. Hasierako korronteak, motorraren kargak, sasoiko eskaria, potentzia-faktorea, etorkizuneko hedapena eta karga aniztasuna kontuan hartu behar dira.

Nola hautatu Transformadore egokia

75KVA zutoinean muntatutako transformadore egokia aukeratzea ingurune elektriko osoa definitzen hasten da. Ondorengo kontrol-zerrendak erosleei lagun diezaieke zehaztapenen desberdintasun garestiak saihesten.

1. Kalkulatu espero den karga.Zehaztu eskaera normala, eskari gailurra, motorra abiarazteko baldintzak eta etorkizuneko hedapen potentziala.
2. Egiaztatu tentsio primarioa.Lotu transformagailua zerbitzu-banaketaren sarearekin.
3. Berretsi bigarren mailako tentsioa.Ziurtatu irteera konektatutako ekipoarekin eta tokiko sistema elektrikoarekin bat datorrela.
4. Aukeratu fasearen konfigurazio zuzena.Sistema monofasikoak eta trifasikoak aplikazio-eskakizun desberdinak dituzte.
5. Egiaztatu maiztasuna.Egiaztatu transformagailua sareko maiztasunerako diseinatuta dagoela.
6. Berrikusi inpedantzia.Egiaztatu akats-korronteen kalkuluekin eta babes-koordinazioarekin bateragarritasuna.
7. Berrikusi isolamendu-eskakizunak.Kontuan hartu sistemaren tentsioa eta ingurumen-baldintzak.
8. Kontuan izan instalazioaren ingurunea.Tenperaturak, hezetasunak, altitudeak, haizeak, gatzaren esposizioak, hautsak eta korrosioak diseinuaren eskakizunak eragin ditzakete.
9. Egiaztatu aplikagarriak diren estandarrak.Ziurtatu transformadorearen dokumentazioa eta probak helmugako merkatuaren eskakizunak betetzen dituela.
10. Eztabaidatu pertsonalizazioa ekoizpenaren aurretik.Fabrikatzaile batek parametro teknikoak berretsi beharko lituzke hipotesietan oinarritu beharrean.

Instalazio eta Mantentze-gogoetak

Instalazio zuzena ezinbestekoa da transformadorearen funtzionamendu fidagarria lortzeko. Zutoinetan muntatutako ekipamenduak pisu mekanikoa eta ingurumen-indarrak maneiatzeko gai den egitura egoki baten laguntza izan behar du. Distantzia elektrikoa, lurra, eroaleen konexioak, babes-gailuak eta mantentze-lanetarako sarbidea ere kontuan hartu behar dira aplikagarriak diren tokiko eskakizunen arabera.

Energia piztu baino lehen, teknikariek plakaren informazioa, konexioak, lurra, isolamendu-egoera, lokailu mekanikoak, buxinek eta babes-osagaiak egiaztatu beharko dituzte. Proba-prozedurek proiektuaren zehaztapena eta aplikagarriak diren arauak jarraitu behar dituzte.

Abian jarri ondoren, ohiko ikuskapenek garatzen ari diren arazoak detektatzen lagun dezakete. Mantentze-langileek arreta berezia jarri beharko lukete:

• Olio-ihesak edo ezohiko olio-maila aldaketak
• Korrosioa depositua, osagarriak edo muntaketa-tresneria
• Kaltetuta edo kutsatuta dauden zuloak
• Konexio elektriko solteak
• Tenperaturaren igoera anormala
• Ezohiko zarata edo bibrazioa
• Gehiegizko berotze edo kolorea uztearen seinaleak
• Lurreratze-konexioen egoera
• Eguraldi gogorrak edo kanpoko eraginak eragindako kalteak

Olioan murgilduta dauden transformatzaileek arreta berezia eskatzen dute ihesen kontrolari. Isuri txiki bat ez da baztertu behar, zigilu, kaska, soldadura, junta edo deposituaren osagai baten hondamena adieraz dezakeelako. Azterketa azkar egiteak ekipoen kalteak, zerbitzua etetea eta ingurumen-arazoak murrizten ditu.

Guangbian-ek nola onartzen dituen Transformer proiektuak

Fabrikazioaren koherentzia bereziki garrantzitsua da banaketa-transformadoreentzat, harilkatzean, nukleoan muntatzean, isolamenduan, zigilatzea edo probetan desbideratze txikiek epe luzerako eremuaren errendimenduan eragina izan dezaketelako. Guangbian-ek etapa anitzeko ekoizpen-prozesua jarraitzen du bere 75KVA-ko zutoinetan muntatutako transformadoreen soluzioetarako.

Fabrikazio lan-fluxuak oinarrizko prozesaketa, harilkatze ekoizpena, tankeen fabrikazioa eta soldadura, hutsean lehortzea, muntaia, olioa betetzea eta zigilatzea, proba elektrikoak, azken ikuskapena eta ontziratzea barne hartzen ditu. Etapa bakoitzak transformadoreen fidagarritasunaren alderdi ezberdin bati heltzen dio.

Guangbian-ek eraldatzaile-soluzio pertsonalizatuak ere eskaintzen ditu merkatu eta banaketa-sistema desberdinetarako. Tentsio-konfigurazio, fase-antolamendu, estandar, osagarri edo dokumentazio espezifikoak behar dituzten proiektuetarako, baldintza teknikoak berretsi behar dira ekoizpena hasi aurretik.

Maiz egiten diren galderak

Zer esan nahi du 75KVA transformadore batean?

75KVA transformadorearen itxurazko potentzia da. Transformadorearen ahalmen elektrikoa deskribatzen du beti kontsumituko duen energia kopurua baino. Benetako funtzionamendu-karga konektatutako ekipoaren, potentzia-faktorearen, karga-profilaren eta sistemaren baldintzen araberakoa da.

75KVA-ko transformadore bat egokia al da bizitegi-energia banatzeko?

Etxebizitza banaketarako egokia izan daiteke kalkulatutako eskaria transformadorearen ahalmenarekin eta konfigurazio elektrikoarekin bateragarria denean. Ingeniariek kontsumitzaileen kopurua, eskari gailurra, aniztasuna, motorraren kargak, berokuntza eta hozte ekipoak eta etorkizuneko hazkunde potentziala kontuan hartu beharko lituzkete.

Zein tentsio sekundario eman dezake 75KVA-ko zutoinetan muntatutako transformadore batek?

Tentsio sekundarioa ez da 75KVA balorazioarekin bakarrik zehazten. Helmugako sistema elektrikoaren arabera zehaztu behar da. Guangbian konfigurazio ordezkari batek 120/240V-ko bigarren mailako irteera eskaintzen du, baina baliteke beste tentsio-konfigurazio batzuk behar izatea merkatu desberdinetarako.

Zergatik erabiltzen da kobrea transformadoreen harilketetarako?

Kobreak eroankortasun elektriko handia eta errendimendu termiko ona eskaintzen ditu. Propietate horiei esker, oso erabilia den harilkadura-materiala da banaketa-transformadoreetarako, non korronte-transferentzia fidagarria eta funtzionamendu eraginkorra garrantzitsuak diren.

Zer da ONAN hoztea?

ONAN Olio Naturala, Aire Naturala esan nahi du. Transformadore-olioak modu naturalean zirkulatzen du nukleotik eta hariletatik beroa xurgatzen baitu, eta transformadorearen depositutik inguruko airera transferitzen da behartutako ponpa edo haizagailurik gabe.

Zer egiaztatu behar da 75KVAko transformadore bat erosi aurretik?

Erosleek ahalmen baloratua, fasea, tentsio primarioa, tentsio sekundarioa, maiztasuna, inpedantzia, isolamendu-eskakizunak, hozte-metodoa, instalazio-ingurunea, aplikagarriak diren estandarrak, osagarriak, proba-eskakizunak eta entrega-dokumentazioa baieztatu behar dituzte.

Guangbian-ek pertsonalizatu al dezake 75KVA zutoinetan muntatutako transformadore bat?

Guangbian-ek proiektuaren eskakizunetan oinarritutako transformatzaileen soluzio pertsonalizatuak eman ditzake. Bezeroek zehaztapen elektriko zehatzak eta helmuga-merkatuko eskakizunak eman behar dituzte, ingeniaritza taldeak konfigurazio egokia zehaztu dezan.

Nola hobetu daiteke zutoinetan muntatutako transformadore baten iraupena?

Tamaina egokiak, instalazio zuzenak, babes egokiak, karga egokiak, aldizkako ikuskapenak, lurreratzea eraginkorrak eta tenperatura anormalak, zaratak, olio-ihesak edo baldintza elektrikoei arreta azkarrak epe luzerako funtzionamendu fidagarria izan dezakete.

Ondorioa

75KVA-ko zutoinetan muntatutako Transformadorea irtenbide eraginkorra izan daiteke tentsio ertaineko eta behe-tentsioko potentzia-banaketa lokalizaturako, bere zehaztapen elektriko eta mekanikoak proiektuarekin behar bezala egokitzen direnean. Goiko instalazioak lur-eskakizunak murrizten ditu, eta olioan murgilduta dagoen ONAN hozte-sistema batek kanpoko aplikazioetarako beroaren kudeaketarako ikuspegi zuzena eskaintzen du.

Hala ere, ahalmenak bakarrik ez luke inoiz erabaki behar erosteko erabakia. Tentsio primarioa eta sekundarioa, fasearen konfigurazioa, maiztasuna, inpedantzia, galerak, isolamendua, ingurumen-baldintzak, instalazio-egitura, babesa eta aplikagarriak diren estandarrak eragiten dute transformadore batek eremuan modu fidagarrian funtzionatuko duen ala ez.

GuangbianTransformadoreen fabrikazio esperientzia konbinatzen du banaketa sare desberdinetarako eta nazioarteko aplikazioetarako produktu pertsonalizatuen soluzioekin. Nukleoaren eta harilaren ekoizpenetik tankeen fabrikaziora, lehortzea, olioa betetzea, proba elektrikoak eta azken ikuskapena arte, etapa bakoitzak amaitutako transformadorearen fidagarritasunari laguntzen dio.
