150KVA Lehorreko Mota Isolamendu Transformadorea

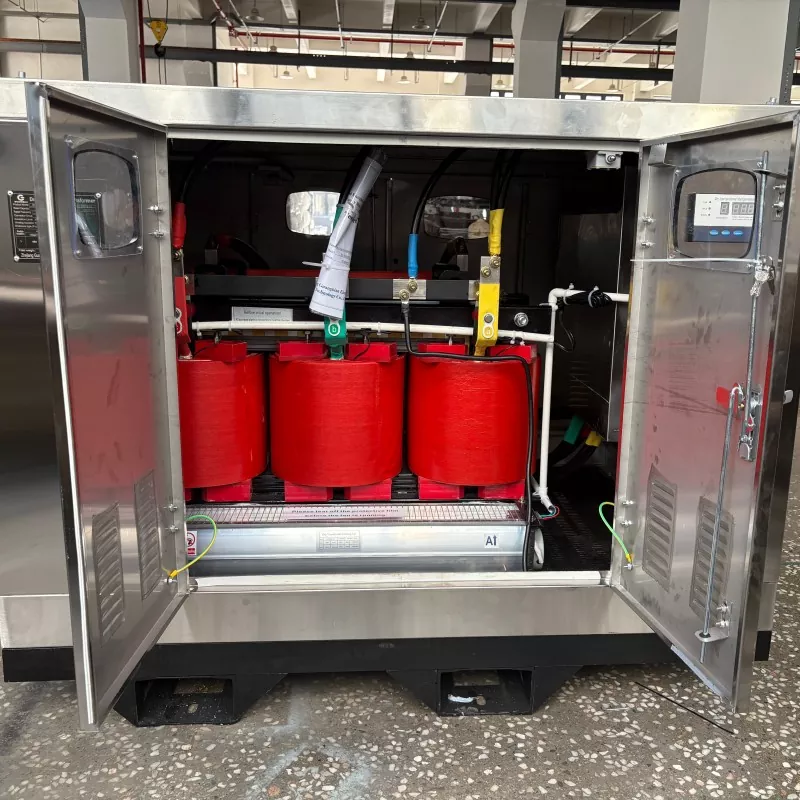

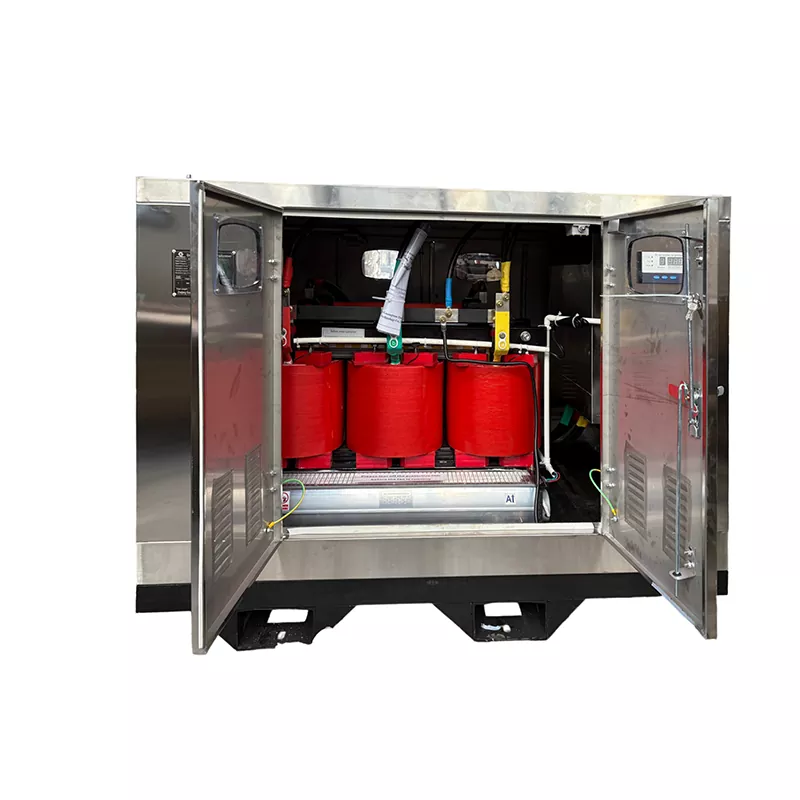

GUANGBIANek 150KVA motako isolamendu lehorreko transformadore hau fabrikatzen du isolamendu elektrikoa eta tentsio baxuko banaketa behar duten aplikazioetarako. Hemen erakusten den unitatea Saudi Arabiako eraikuntza-proiektu baterako eraiki zen eta altzairu herdoilgaitzezko itxitura batekin, IP43 babesarekin, kobre osoko harilkatuekin, Delta-Star (Δ-Y) konexioarekin, haizagailu automatikoko hoztearekin eta bi MCCB osagarri ditu.

Behe-tentsioko aldeak 400V-ko potentzia trifasikoa eta 230V-ko potentzia monofasikoa ematen du. Horri esker, eraikuntzako ekipamendu trifasikoak eta karga laguntzaile monofasikoak transformadore beretik horni daitezke, guneko kargaren kalkuluaren eta banaketa elektrikoaren diseinuaren arabera.

400V eta 230V-ko kargetarako konfigurazioa

400V-ko hornidura trifasikoa garabiak, hormigoi-nahasgailuak, soldatzeko makinak, ponpak eta beste makineria trifasiko batzuetarako erabil daiteke. 230 V-ko hornidura egokia da argiztapenerako, bulegoko ekipoetarako, tresna eramangarrietarako, aire girotuko unitateetarako eta beste karga monofasikoetarako.

Eraikuntza gune baterako, bi karga motetarako transformadore bat erabiltzeak banaketa antolamendua erraztu dezake. 150 kVA-ko kalifikazioak, ordea, ez du esan nahi konektatutako karga bakoitzak aldi berean funtziona dezakeenik izen-plakaren potentzia osoarekin. Transformadorearen hautaketak gunearen eskaria maximoa, motorraren abiarazte-korrontea, karga-faktorea, potentzia-faktorea eta espero den karga-konbinazioa kontuan hartu behar ditu.

Transformadoreak kobre osoko harilak erabiltzen ditu. Kobreak aluminioak baino erresistibitate elektriko txikiagoa du, beraz eroaleen galerak eroaleen tamaina eta harizketen diseinu egokiaren bidez kontrola daitezke. Klima beroetako instalazioetarako, material bihurritua diseinu termikoaren zati bat baino ez da; giro-tenperatura, isolamendu-sistema, aireztapena, kargatzea eta hozte-metodoa ere kontuan hartu behar dira.

Delta-Star (Δ-Y) konexioa lehen eta bigarren mailako harilkatuetarako erabiltzen da. Izarrak konektatutako behe-tentsioko aldeak 230V-ko hornidura monofasikorako puntu neutroa eskaintzen du, eta Delta harilak, berriz, korronte harmoniko hirukoitzeko bidea ematen du harilaren barruan zirkulatzeko. Lurreratze neutroaren antolamenduak proiektuaren diseinu elektrikoari eta tokiko baldintza aplikagarriei jarraitu behar die.

Hoztea eta Itxitura

Tenperatura-sentsoreak haizearen tenperatura kontrolatzeko erabiltzen dira. Aurrez ezarritako tenperaturara iristen denean, hozte-haizagailu automatikoak beroaren xahupena areagotzen hasten dira. Hau erabilgarria da funtzionamenduan karga aldatzen den edo giro-tenperatura nahiko altua den instalazioetarako.

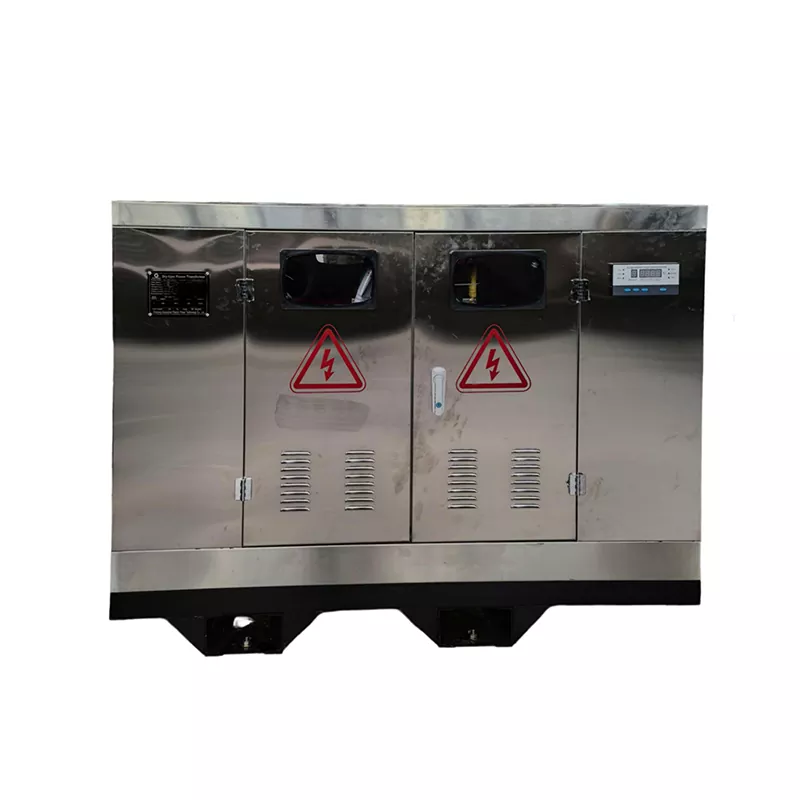

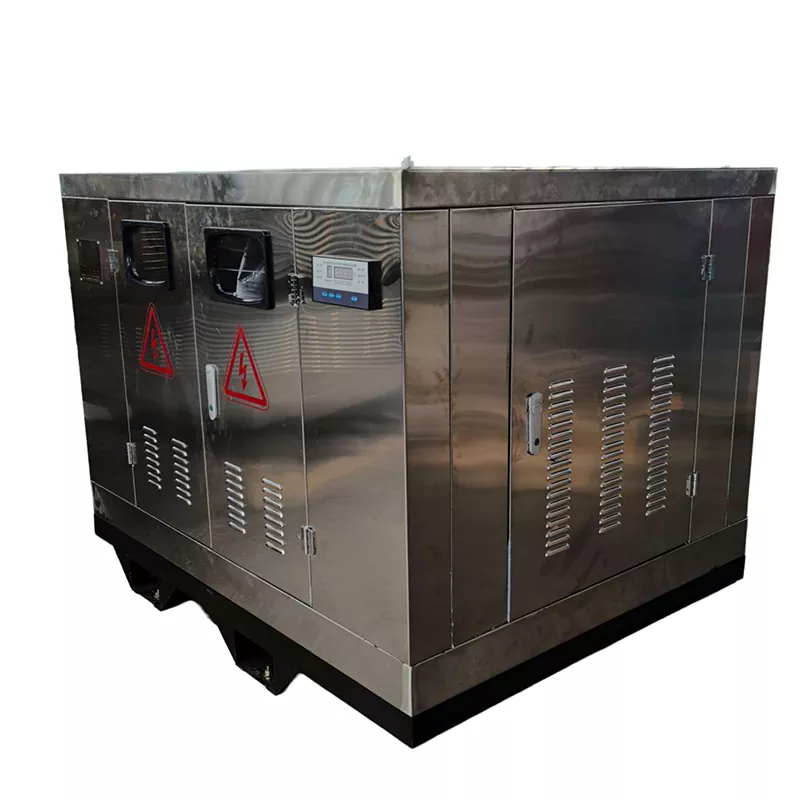

Itxitura altzairu herdoilgaitzez egina dago eta IP43 kalifikazioa du. IEC 60529-ren arabera, IP43-ren lehenengo zifrak 1 mm baino handiagoak diren objektu solido arrotzekiko babesa adierazten du, eta bigarren zifrak, berriz, ur-ihinztatzearen aurkako babesa adierazten du IPX3rako zehaztutako baldintzetan. Kalifikazioak aurreikusitako instalazio-ingurunerako babesa eskaintzen du, baina ez da guztiz hautsaren aurkako edo iragazgaitza dela interpretatu behar.

Kanpoko edo partzialki agerian dauden eraikuntza guneetan, instalazioak babes egokia eman behar du eurite zuzenetik, geldirik dagoen uretatik, gehiegizko hauts-metatzetik eta itxituraren babes-mailatik kanpo dauden beste baldintzetatik.

Xehetasun Teknikoak eta Proiektuen Hautaketa

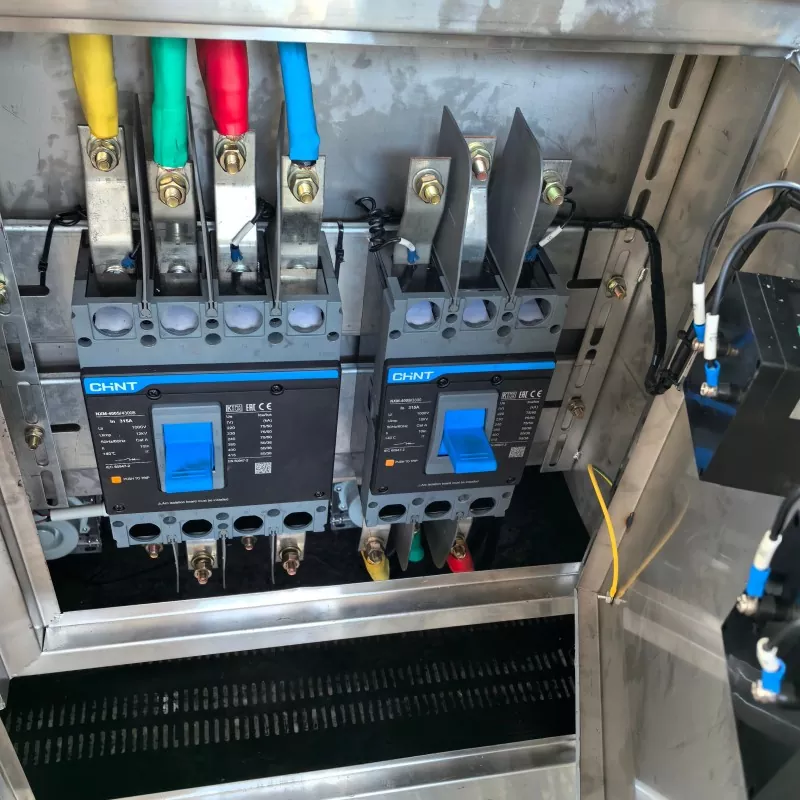

Bi MCCB osagarriek beheranzko zirkuituaren babesa eta isolamendua eskaintzen dute. Haien kalifikazioak konektatutako ekipoaren, kablearen tamainaren, esperotako korrontearen eta babes-koordinazio-baldintzen arabera hautatu behar dira. Eraikuntza-karga talde desberdinak transformadoreari konektatu behar direnean erabilgarriak dira bereziki.

Ekoiztu aurretik, beharrezkoa den sarrerako tentsioa, irteerako tentsioa, maiztasuna, fase-konfigurazioa, karga mota, giro-tenperatura, itxitura-eskakizunak, lurrerako antolamendua eta aplikagarria den estandar elektrikoa berretsi behar dira. Motor bidezko ekipoak ere identifikatu behar dira, abiarazte-korronteak transformadoreen dimentsioan eragina izan dezakeelako, nahiz eta funtzionamendu-karga normala 150 kVA-ren barruan egon.

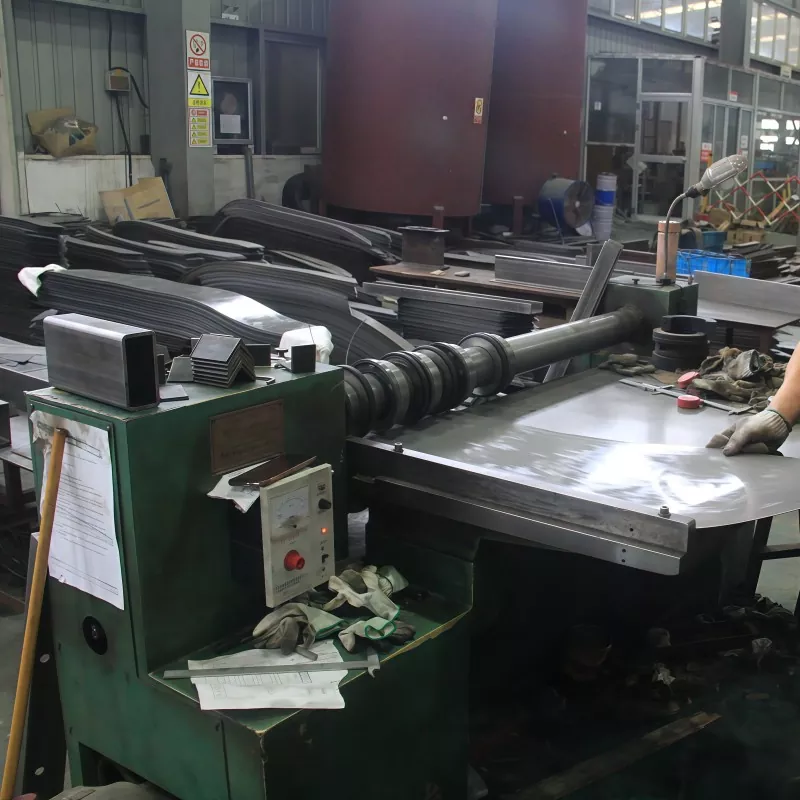

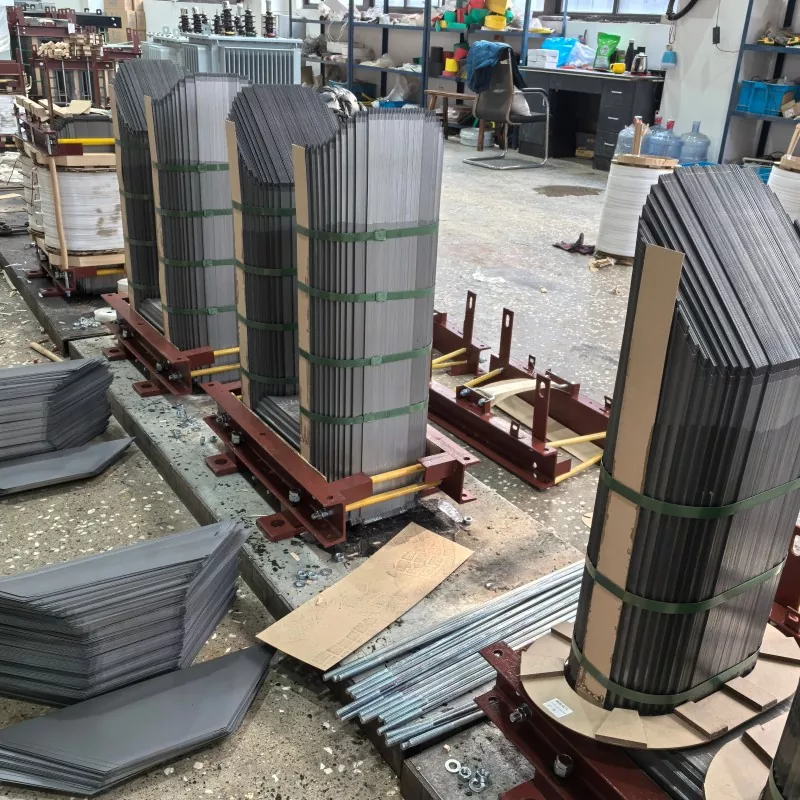

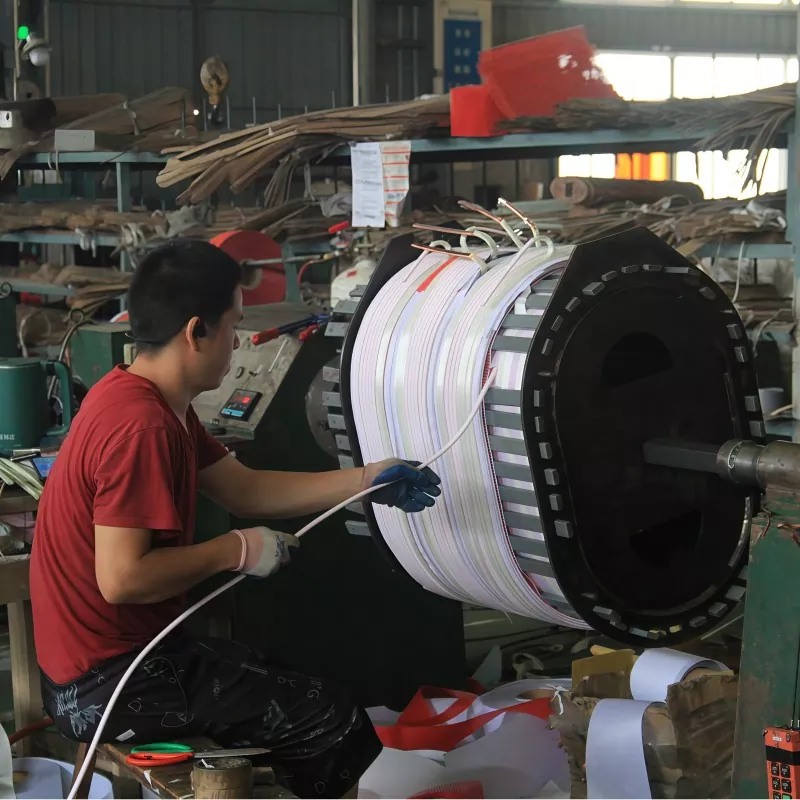

Fabrikazioa, probak eta pertsonalizazioa

GUANGBIANek 150KVA Lehor Mota Isolamendu Transformadorea fabrikatzen du proiektu bakoitzaren zehaztapen elektrikoaren arabera. Konfigurazio honetarako, baldintza nagusiak 150 kVA-ko ahalmena, 400V/230V-ko bigarren mailako banaketa, kobrezko harilkatuak, Delta-Star konexioa, IP43 itxitura, haizagailu automatikoa hoztea eta MCCB osagarriak dira.

Beharrezkoa denean beste zehaztapen batzuk alda daitezke, besteak beste, sarrerako eta irteerako tentsioa, maiztasuna, harilaren antolamendua, itxituraren diseinua, hozte metodoa eta babesaren konfigurazioa. Azken diseinua sistema elektrikoan eta instalazio baldintzetan oinarritzen da, proiektu guztietan konfigurazio bera erabili beharrean.

Fabrikako probak adostutako zehaztapen teknikoaren eta aplikagarri den arauaren arabera egiten dira. Proba-erregistroak eta hirugarrenen ikuskapena antolatu daitezke proiektuak eskatzen duenean.

Ohiko galderak

Zein da transformadore honen irteerako tentsioa?

Konfigurazio honek 400V-ko irteera trifasikoa eta 230V-ko irteera monofasikoa eskaintzen du. Beste tentsio-konbinazio batzuk fabrikatu daitezke proiektuaren eskakizunen arabera.

400V eta 230V-ko kargak transformadore berberak horni daitezke?

Bai. Delta-Star konexioak bigarren mailako hornidura trifasikoa eta banaketa monofasikorako puntu neutro bat eskaintzen ditu. Konektatutako kargak behar bezala banatuta egon behar dute eta transformadorearen ahalmen nominalaren barruan egon behar dute.

Nola kontrolatzen da hozte haizagailua?

Haizearen tenperatura sentsoreek funtzionamenduaren tenperatura kontrolatzen dute. Aurrez ezarritako tenperaturara iristen denean, kontrol-sistemak hozteko haizagailuak abiarazten ditu. Kontrol-tenperatura transformadorearen diseinu termikoaren arabera ezartzen da.

Zer esan nahi du IP43?

IP43-k 1 mm baino handiagoak diren objektu solido arrotzekiko babesa adierazten du eta ur-ihinztatzearen aurkako babesa adierazten du IPX3 proba baldintzetan. Ez da guztiz hautsarekiko edo iragazgaitzezko itxitura bat.

150 kVA egokia al da obra baterako?

Benetako kargaren araberakoa da. Kalkuluak funtzionamendu-korronte normala eta motorraren abiarazte-korrontea, soldadura-kargak, aldibereko funtzionamendua eta aldi baterako beste karga gailu batzuk barne hartu behar ditu. Transformadorearen ahalmena proiektuaren karga-programatik berretsi behar da, konektatutako makina-kopurutik bakarrik baino.

Transformadorea beste zehaztapen batzuekin egin al daiteke?

Bai. Sarrera eta irteerako tentsioa, maiztasuna, konexioaren konfigurazioa, itxitura, hozte eta babes eskakizunak proiektuaren arabera zehaztu daitezke. Ekoizpenaren aurretik zehaztapen elektriko osoa baieztatu behar da.
