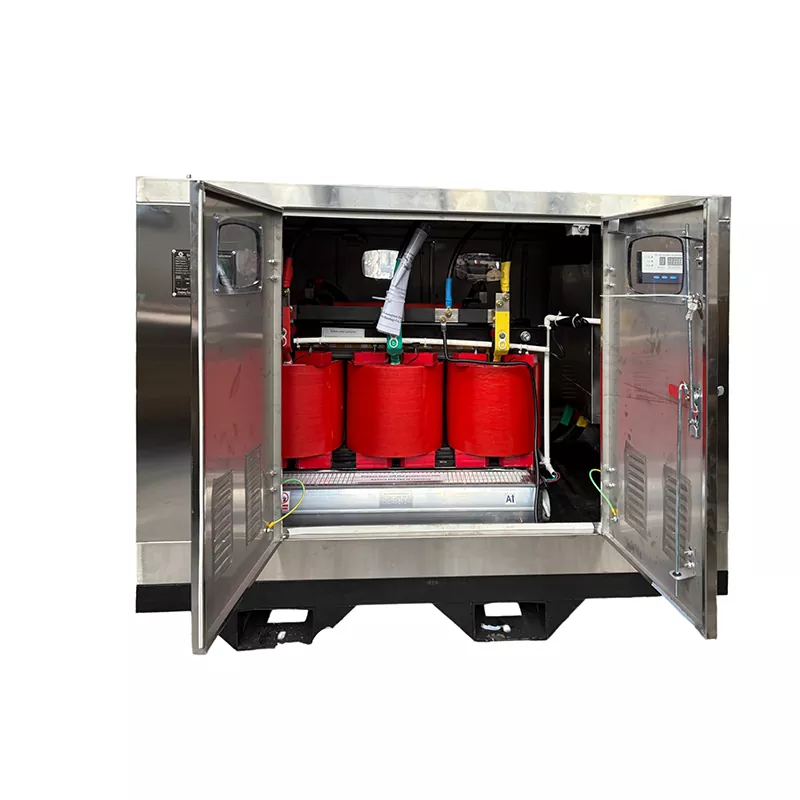

Nola hobetu dezake 150KVA motako isolamendu lehorreko transformadore batek potentzia-banaketa segurua eta malgua

Artikuluaren laburpena:Behar bezala hautatutako transformadore batek potentzia banaketaren segurtasunean, tentsioaren bihurtzean, ekipoen bateragarritasunean eta gunearen fidagarritasunean diferentzia handia izan dezake. The150KVA Lehorreko Mota Isolamendu TransformadoreatikGUANGBIANIsolamendu elektrikoa eta tentsio baxuko banaketa behar duten aplikazioetarako diseinatuta dago, 480 V-ko sarrera, 400 V-ko irteera trifasikoa eta 230 V-ko irteera monofasikoa, kobrezko harilkatu osoak, Delta-Star konexioa, IP43 altzairu herdoilgaitzezko itxitura, haizagailu automatikoa hozteko eta MCCB babesa. Artikulu honek bere konfigurazioa, lan-printzipioak, aplikazio-eszenatokiak, gogoeta teknikoak eta industria- eta eraikuntza-proiektuetarako hautaketa-faktoreak azaltzen ditu.

Aurkibidea

1. Zer da 150KVA lehor motako isolamendu transformadore bat?
2. Zeintzuk dira zehaztapen tekniko nagusiak?
3. Zein abantaila eskaintzen ditu transformadore honek?
4. Non erabil daiteke?
5. Nola hautatu behar duzu konfigurazio egokia?
6. Nola konparatzen da beste transformatzaileen aukerekin?
7. Nola fabrikatzen eta probatzen da?
8. Maiz egiten diren galderak
9. Transformadoreen irtenbide pertsonalizatua behar duzu?

Zer da 150KVA lehor motako isolamendu transformadore bat?

150KVA lehorreko isolamendu-transformadorea isolamendu elektrikoa eskaintzeko diseinatutako transformadore trifasikoa da, sarrerako potentzia behar den tentsio baxuko banaketa mailara bihurtzen duen bitartean. Olioan murgilduta dauden transformadoreek ez bezala, lehorreko diseinuek isolamendu solidoa eta airean oinarritutako hozte-moldaketak erabiltzen dituzte olio isolatzailea baino, eta bereziki egokiak dira barruko instalazioetarako eta industria- edo eraikuntza-ingurune hautatuetarako.

GUANGBIAN konfigurazioak a erabiltzen du480V linea-tentsioko sarreraeta ematen du400V-ko irteera trifasikoa eta 230V-ko irteera monofasikoa. Bere Delta-Star (Δ-Y) harilkadura konexioari esker, bigarren mailako aldeak fase bakarreko banaketarako puntu neutro bat eskaintzea ahalbidetzen du karga trifasikoak onartzen dituen bitartean.

150 kVA-ko ahalmen nominalarekin, transformadoreak makineria eta karga elektriko osagarrien nahasketa bat balio dezake gunearen benetako eskaria, abiarazte-korrontea, potentzia-faktorea, karga-faktorea eta aldibereko funtzionamendua behar bezala kalkulatuta daudenean.

Zeintzuk dira zehaztapen tekniko nagusiak?

Transformadore bat erosi aurretik konfigurazio elektrikoa ulertzea ezinbestekoa da, tentsioak, maiztasunak, fase-antolaketak, itxituraren babesak, harilkatzeko materialak eta hozte-metodoak sistemaren bateragarritasunean eragiten baitute.

Konfigurazio hau bereziki praktikoa da elikadura-iturri batek makineria trifasikoa eta ekipamendu osagarri monofasikoa onartzen dituenean. Hala ere, plakaren edukiera ez da konektatutako gailu guztiek aldi berean potentzia nominalarekin funtziona dezaketela adierazten duen adierazgarri gisa.

Zein abantaila eskaintzen ditu transformadore honek?

Beheko Kargetarako Isolamendu Elektrikoa

Isolamenduak zirkuitu elektriko primarioak eta sekundarioak bereizten ditu transformadoreen akoplamenduaren bidez. Antolamendu honek beheranzko potentzia sistema kontrolatu bat ezartzen lagun dezake eta isolamendu elektrikoa banaketa-diseinu orokorraren parte den aplikazioetan erabilgarria da.

400V eta 230V-ko banaketa malgua

Delta-Star bigarren mailako konfigurazioak banatzeko aukera trifasikoak eta monofasikoak eskaintzen ditu. 400 V-ko potentzia trifasikoko ekipoak onar ditzake, hala nola ponpak, garabiak, soldatzeko makinak, hormigoi-nahasgailuak eta beste industria-makineria batzuk, eta 230 V-ko potentziak argiztapena, bulegoko ekipamendua, tresna eramangarriak, aire girotua eta karga osagarriak balio dezake.

Kobrezko harilkadura osoa

Transformadoreak kobre osoko harilak erabiltzen ditu. Kobreak erresistentzia elektriko nahiko baxua du, eta behar bezala diseinatutako kobrezko eroaleek harilaren galerak kontrolatzen lagun dezakete. Benetako errendimendu termikoa eroaleen tamainaren, transformadorearen diseinuaren, giro-tenperaturaren, isolamendu-sistemaren, aireztapenaren eta karga-baldintzen araberakoa da oraindik.

Hozteko kudeaketa automatikoa

Tenperatura-sentsoreek harilkatzeko baldintzak kontrolatzen dituzte. Aurrez ezarritako tenperaturara iristen denean, haizagailu automatikoak beroaren xahupena areagotzen hasten dira. Planteamendu hau erabilgarria da karga elektrikoak gorabeherak edo funtzionamendu-tenperaturak gora egin daitezkeen aplikazioetarako.

MCCB babes integratua

Molded Case Circuit Breakers sarrerako eta irteerako aldeetan eskaintzen dira. Etengailu hauek zirkuitu babes eta isolamendu osagarriak eskain ditzakete, eta azken kalifikazioak kablearen tamainaren, konektatutako kargaren, espero den korrontearen eta proiektuaren babes-koordinazio-baldintzen arabera hautatu behar dira.

Non erabil daiteke?

150 kVA-ko potentzia egokia da eskala ertaineko banaketa elektrikoko aplikazio askotan kalkulatutako karga transformadorearen diseinu-mugetan sartzen denean.

• Eraikuntza guneak:Aldi baterako energia hornitzen du garabi, nahasgailu, ponpa, soldadura ekipo, argiztapen eta guneko bulegoei.
• Instalazio industrialak:Produkzio-makineria onartzen du karga elektriko monofasiko osagarriekin batera.
• Instalazio komertzialak:Behe-tentsioko banaketa isolatua eskaintzen du diseinu elektrikoak hala eskatzen duen tokian.
• Aldi baterako energia-sistemak:Proiektuetan oinarritutako elektrizitatea banatzeko antolamenduetan integra daiteke.
• Karga mistoko instalazioak:Bigarren mailako sistema bereko makineria trifasikoa eta 230 V-ko ekipamendu monofasikoa onartzen ditu.

Eraikuntza-proiektuetarako, GUANGBIANek emandako Saudi Arabiako proiektuaren konfigurazioak erakusten du nola altzairu herdoilgaitzezko itxitura, Delta-Star konexioa, haizagailu automatikoko hozte, kobrezko harilkatu eta MCCB osagarriak proiektuko berariazko transformadoreen diseinuan integra daitezkeen.

Nola hautatu behar duzu konfigurazio egokia?

Transformadorea aukeratzeak sistema elektrikotik hasi behar du kVA-ko kalifikazioa hautatu beharrean. Berrikuspen tekniko osoak faktore hauek hartu behar ditu kontuan:

1. Kalkulatu eskaria maximoa:Identifikatu benetako funtzionamendu-karga, konektatutako gailu bakoitzaren izen-plakaren kalifikazioak bakarrik gehitu beharrean.
2. Egiaztatu motorra abiarazteko korrontea:Motorek, konpresoreek, ponpek eta beste karga induktiboek korronte nabarmen handiagoa behar dute abiaraztean.
3. Berretsi sarrerako tentsioa:Egiaztatu tentsio primarioa eskuragarri dagoen hornidura elektrikoarekin bat datorrela.
4. Berretsi irteera-eskakizunak:Zehaztu proiektuak 400V trifasikoa, 230V monofasikoa edo beste tentsio-konbinazio bat behar duen.
5. Egiaztatu maiztasuna:Egiaztatu instalazioak 50 Hz edo 60 Hz-tan funtzionatzen duen.
6. Berrikusi inguruneko baldintzak:Tenperaturak, aireztapenak, hautsak, hezetasunak eta instalazioaren kokapenak baldintza termikoak eta itxiturak eragiten dituzte.
7. Definitu babes-eskakizunak:MCCB kalifikazioak eta beherako babesa kableekin eta konektatutako ekipoekin koordinatu behar dira.
8. Berretsi lurrerako antolamenduak:Neutroa eta lurrerako konfigurazioak proiektuaren diseinu elektrikoari eta tokiko araudi aplikagarriari jarraitu behar dio.

Gogoeta hauek bereziki garrantzitsuak dira transformadore bat funtzionamendu-baldintza normaletan tamaina egokia ager daitekeelako, baina hala ere gehiegizko tentsioa jasan dezake korronte handiko motor ugari aldi berean abiarazten badira.

Nola konparatzen da beste transformatzaileen aukerekin?

Mota lehorra eta oliotan murgilduta dagoen teknologiaren artean aukeratzea instalazio-ingurunean, ahalmenean, tentsio-baldintzetan, aplika daitezkeen estandarretan, hozte-baldintzetan, eskuragarri dagoen espazioan eta sistema elektrikoaren diseinu orokorran oinarritu behar da.

Nola fabrikatzen eta probatzen da?

Proiektuetan oinarritutako transformadoreen kontrataziorako, fabrikazioaren kalitatea prozesuaren zati bat baino ez da. Bezeroaren zehaztapen elektrikoen interpretazio zehatza ere garrantzitsua da.

GUANGBIANek transformadoreen konfigurazioak fabrikatzen ditu proiektuaren eskakizunen arabera. Aplikazioaren arabera, sarrerako eta irteerako tentsioa, maiztasuna, harilaren antolamendua, itxituraren diseinua, hozte metodoa eta babesaren konfigurazioa bezalako zehaztapenak doi daitezke.

Produkzio-prozesuak funtsezko parametro elektrikoak baieztatu behar ditu fabrikazioa hasi aurretik. Ondoren, fabrikako probak adostutako zehaztapen teknikoaren eta aplikagarria den arauaren arabera egin daitezke, proiektuak eskatzen duenean entsegu-erregistroak eta hirugarrenen ikuskapena eskuragarri egonez.

Aurrekontua eskatzerakoan eman beharreko funtsezko informazioa

• Beharrezko kVA ahalmena
• Tentsio primarioa eta sekundarioa
• 50 Hz edo 60 Hz maiztasuna
• Baldintza monofasikoak edo trifasikoak
• Haize materialaren hobespena
• Beharrezko konexio-konfigurazioa
• Barruan edo kanpoan instalatzeko baldintzak
• Itxitura babesteko baldintzak
• Hozte-baldintzak
• MCCB edo beste babes-baldintza batzuk
• Karga mota eta motorraren abiaraztearen ezaugarriak
• Tokiko arau elektriko aplikagarriak

Xehetasun horiek aurrekontuaren fasean emateak fabrikatzaileak benetako proiektuarekin bat datorren transformadorearen konfigurazioa garatzen laguntzen du, eredu estandar generiko batean oinarritu beharrean.

Maiz egiten diren galderak

Zein da transformadore honen irteerako tentsioa?

Konfigurazio honek 400V-ko irteera trifasikoa eta 230V-ko irteera monofasikoa eskaintzen du. Beste tentsio-konbinazio batzuk garatu daitezke proiektuaren eskakizunen arabera.

400V eta 230V-ko kargak transformadore beretik funtziona ditzakete?

Bai. Delta-Star konexioak bigarren mailako hornidura trifasikoa eta banaketa monofasikorako puntu neutro bat eskaintzen ditu. Konektatutako kargak behar bezala orekatuta egon behar dute eta transformadorearen ahalmen nominalaren barruan egon behar dute.

Nola funtzionatzen du hozteko haizagailu automatikoak?

Tenperatura-sentsoreek haizearen tenperatura kontrolatzen dute. Aurrez ezarritako tenperaturara iristen denean, kontrol-sistemak hozte-haizegailuak aktibatzen ditu beroaren xahupena areagotzeko. Benetako kontrol-tenperaturak transformadorearen diseinu termikoa jarraitu behar du.

Zer esan nahi du IP43 babesak?

IP43-k 1 mm baino handiagoak diren objektu solido arrotzekiko babesa eta ur-ihinztatzearen aurkako babesa adierazten du, aplikagarriak diren IPX3 proba baldintzetan. Ez da guztiz hautsaren aurkakoa edo iragazgaitza dela interpretatu behar.

150 kVA nahikoa al da obra baterako?

Gunearen kalkulatutako eskari elektrikoaren araberakoa da. Motor abiarazte-korrontea, soldadura-ekipoak, aldibereko funtzionamendua, aldi baterako karga gailurrak, potentzia-faktorea eta karga-faktorea kontuan hartu behar dira beharrezko transformadorearen ahalmena baieztatu aurretik.

Transformadorea pertsonalizatu al daiteke?

Bai. Sarrerako eta irteerako tentsioa, maiztasuna, konexio-konfigurazioa, itxitura, hozte-metodoa, harilkadura antolamendua eta babes-konfigurazioa pertsonalizatu daitezke proiektuaren eskakizun elektrikoen arabera.

Transformadoreen irtenbide pertsonalizatua behar duzu?

Transformadore egokia aukeratzea, azken finean, ahalmen elektrikoa, tentsio-bihurketa, isolamendua, babesa, hoztea eta instalazio-baldintzak benetako funtzionamendu-ingurunearekin lotzea da. Zehaztapen elektriko konfiguragarriekin eta proiektuetara bideratutako fabrikazioarekin, GUANGBIANek industriarako, eraikuntzarako eta tentsio baxuko banaketarako beste aplikazioetarako transformatzaile praktiko bat bilatzen duten bezeroei lagundu diezaieke. Proiektu berri bat planifikatzen ari bazara edo lehendik dagoen unitate bat ordezkatzen ari bazara,jarri gurekin harremanetanzure tentsio, ahalmen, maiztasun, karga mota eta instalazio eskakizunekin transformadorearen konfigurazio egoki bat eztabaidatzeko eta proiektuaren aurrekontu espezifiko bat jasotzeko.
