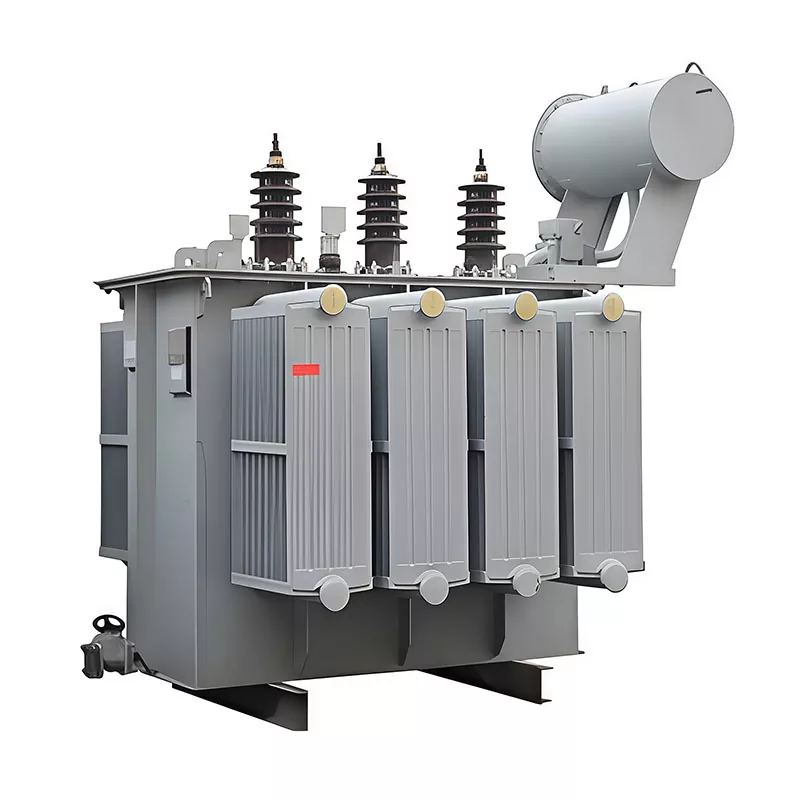

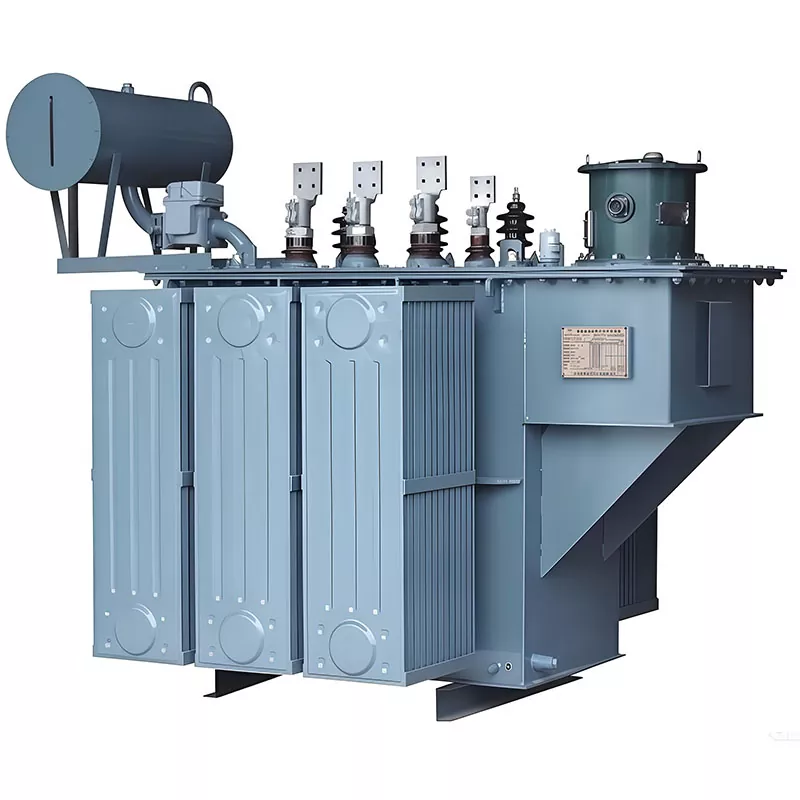

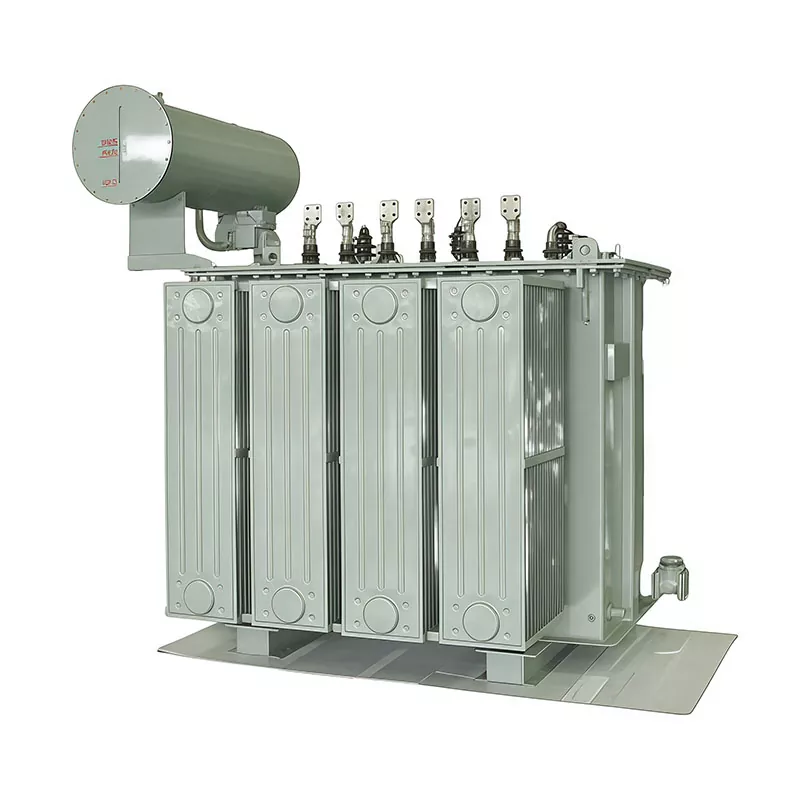

2500kVA 35kV Olioan Murgildutako Banaketa-Transformadorea

2500kVA 35kV Olioan Murgildutako Banaketa-Transformadorea olioan murgilduta dagoen banaketa-transformadore bat da, 2500kVA-ko ahalmenarekin eta 35kV-ko goi-tentsioko alboko balorazioarekin.

Olio isolatzailea erabiliz, isolamendu elektrikoa eta beroa xahutzea aldi berean emateko, tentsio handiko energia elektrikoa fidagarri bihurtzen du tentsio ertain eta baxuko energian, eta asko erabiltzen da energia-sistemen banaketa-segmentuetan.

Ezaugarri nagusiak:

Mota: Olioan Murgildutako Banaketa-Transformadorea

Edukiera: 2500kVA (banaketa-ahalmen ertain eta handia)

Tentsioaren balorazioa: 35kV-ko goi-tentsioko sarrera

Funtzioak: Tentsio Eraldaketa + Potentzia Banaketa + Elikadura Egonkorra

Hozte-metodoa: Transformadore-olioaren zirkulazioan oinarritzen da beroa xahutzeko (normalean ONAN)

Aplikazio-eszenatokiak: Sare elektrikoaren banaketa, industria-parkeak, azpiestazioak, energia-proiektuak, etab.

Oinarrizko Ekipamenduak Hautatzeko Baldintzak

Asiako hego-ekialdean, Ekialde Hurbilean, Afrikan eta Latinoamerikan, 35 kV/0,4 kV-ko transformadore mailakatuen eskariak gora egiten jarraitzen du, industria parkeek, sarearen berritze proiektuek, garapen komertzialak eta energia berriztagarrien integrazioak bultzatuta.

Erosle gehienentzat, hautaketa-irizpideak koherenteak dira:

● Energia-eraginkortasun handia eta funtzionamendu-galera txikiak

● Zerbitzu-bizitza luzea etengabeko funtzionamenduan

● Nazioarteko estandarrak eta ziurtagiriak betetzea

● Kanpoko errendimendu egonkorra mantentze-baldintza minimoekin

GUANGBIAN S13 seriea (2500 kVA arte) baldintza hauek betetzeko diseinatuta dago. Kobrezko harilkatzeko egitura eta ONAN hozte sistema hartzen ditu, 35 kV-ko aplikazioetarako errendimendu fidagarria eskaintzen duena. IEC60076 betetzearekin eta Dyn11 talde bektorialaren konfigurazio estandarrarekin, EPC kontratistak eta sistema integratzaileek oso erabiltzen dute merkatu ezberdinetan, eta normalean 35kV/0.4kV transformadoreen hautaketa zerrendetan sartzen da.

Parametro Teknikoak

S13 serieko 2500 kVAko transformadorea — Fitxa tekniko osoa:

Beheko gako zehaztapenak kontratazio-eskakizun arruntekin bat egiten dute zuzenean, eta proiektuaren pertsonalizazio-aukerak ere eskaintzen ditugu eskatuz gero.

Oinarrizko abantailak eta ezaugarri teknikoak

Funtsezko abantailak

Energia-galera txikiagoak

S9 eta S11 transformadore tradizionalekin alderatuta, S13 serieak kargarik gabeko galerak % 30 arte murrizten ditu eta karga galerak % 15 inguru murrizten ditu, funtzionamendu kostuak murrizten laguntzen du etengabeko betebeharraren aplikazioetan.

Epe luzeko proiektuetarako errentagarria

24/7 industria- eta zerbitzu-eragiketetarako, energia-aurrezteak bizi-zikloko kostuak nabarmen murrizten ditu eta denboran zehar inbertsioaren itzulera hobetu dezake.

% 100 oxigenorik gabeko kobrezko hariketak

Bi HV eta LV harilkatuek purutasun handiko kobrea erabiltzen dute eroankortasun hobea lortzeko, egonkortasun termikoa hobetzeko eta zirkuitu laburren erresistentzia sendoagoa lortzeko.

Karga osoko etengabeko funtzionamendurako diseinatua

Kanpoko ingurune zorrotzetarako egokia, transformadoreak errendimendu egonkorra mantentzen du karga astuneko etengabeko baldintzetan.

Zerbitzu-bizitza luzea

Isolamendu-material iraunkorrekin eta egitura-diseinu sendoarekin eraikia, 30 urtez edo gehiagoz funtzionamendu fidagarriari eusteko.

Industri eta utilitateen Transformadoreen kontrataziorako aproposa

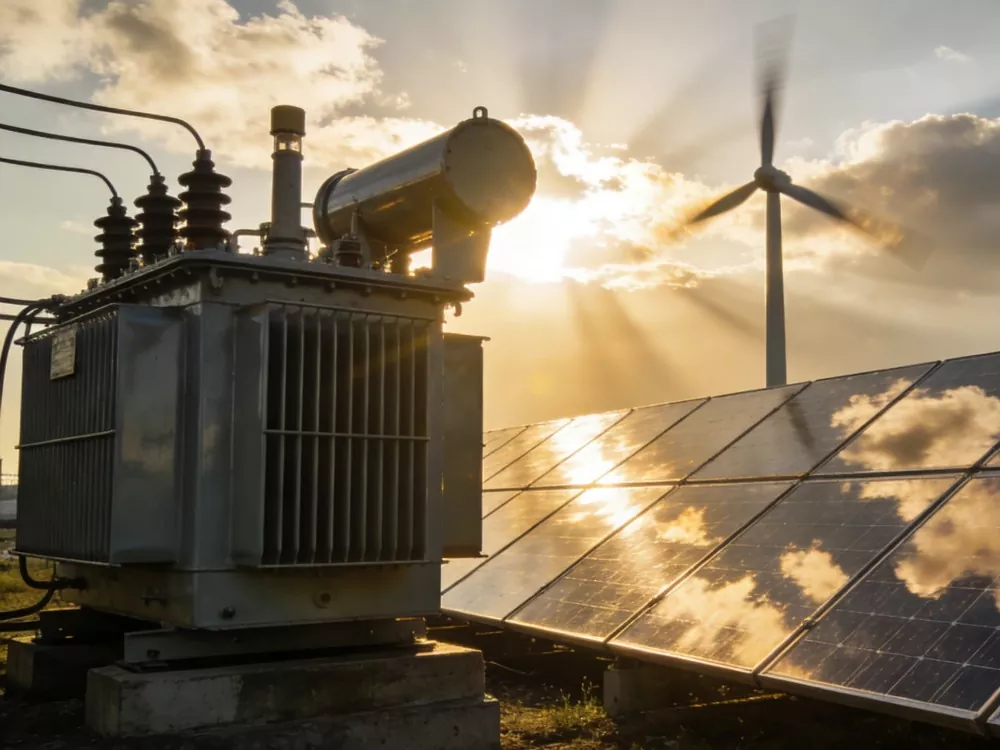

Oso erabilia industria-plantetan, zerbitzu-zerbitzuen banaketa-sistemetan, eguzki-energia proiektuetan eta azpiegituren energia sareetan.

ONAN hozte fidagarria mantentze baxuko funtzionamendurako

ONAN (Oil Natural Air Natural) hozte-diseinuak haizagailu edo ponpa osagarririk gabe funtzionatzen du, hutsegite-puntuak eta mantentze-eskakizunak murriztuz. Zigilatutako deposituaren egiturak Transformadore-olioa kanpoko airetik babesten du, olioaren zahartzea moteltzen eta denboran zehar errendimendu egonkorra mantentzen laguntzen du. Mundu errealeko aplikazioetan, unitate askok urte luzez funtziona dezakete gutxieneko mantentze-lanarekin, urruneko azpiestazioetarako, industria-elikatze-sistemetarako eta utilitateen banaketa-proiektuetarako oso egokiak izanik.

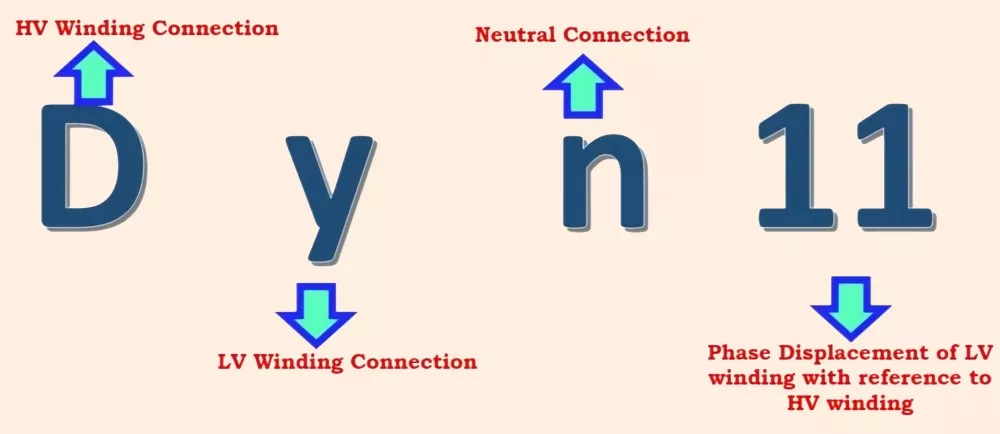

Dyn11 Vector Group - Zergatik laguntzen du benetan eremuan

Dyn11 konfigurazioak 3. korronte harmonikoak kentzen ditu eta puntu neutroaren desplazamendua murrizten du; hori da merkataritza eta industria guneetako karga desorekatuetan ezegonkortasun gisa agertzen den gauza mota. Gainera, fase bakarreko kargak hobeto kudeatzen ditu, eta horrek benetako aldea eragiten du karga-baldintza mistoekin ari zarenean. Babes-erreleen koordinazioa garbiago dator talde bektorial honekin, segurtasun-geruza bat gehituz energia-sistemaren konfigurazio orokorrari.

Kanporako prest lurretik

Depositua eta estaldura tenperatura altua, hezetasuna, aire gazia eta hautsa jasateko eraikita daude, baldintza zorrotzetan funtzionamendu egonkorra bermatuz. Tximistaren babes integratuak segurtasun operatiboa areagotzen du.

Kanpoko azpiestazioetarako, tripulaziorik gabeko etengailuetarako eta urruneko instalazioetarako egokia, GUANGBIAN S13-M 2500kVA 35kV Olioan Murgildutako Banaketa Transformadoreak ez du aparteko itxiturarik edo blindajerik behar, eta aukera praktikoa da kanpoko elektrizitatea banatzeko proiektuetarako.

Txinan oinarritutako transformadoreen fabrika eta transformadoreen fabrikazio finkatua denez, GUANGBIANek Asiako hego-ekialdean, Ekialde Hurbilean, Afrikan eta Latinoamerikan zehar unitateak hornitzen ditu - IEC60076 betetzeko eta pertsonalizatzeko aukerak proiektuaren eskakizun espezifikoetarako eskuragarri. Jarri datu-orrietarako edo eztabaida teknikoetarako.

Gure Fabrika

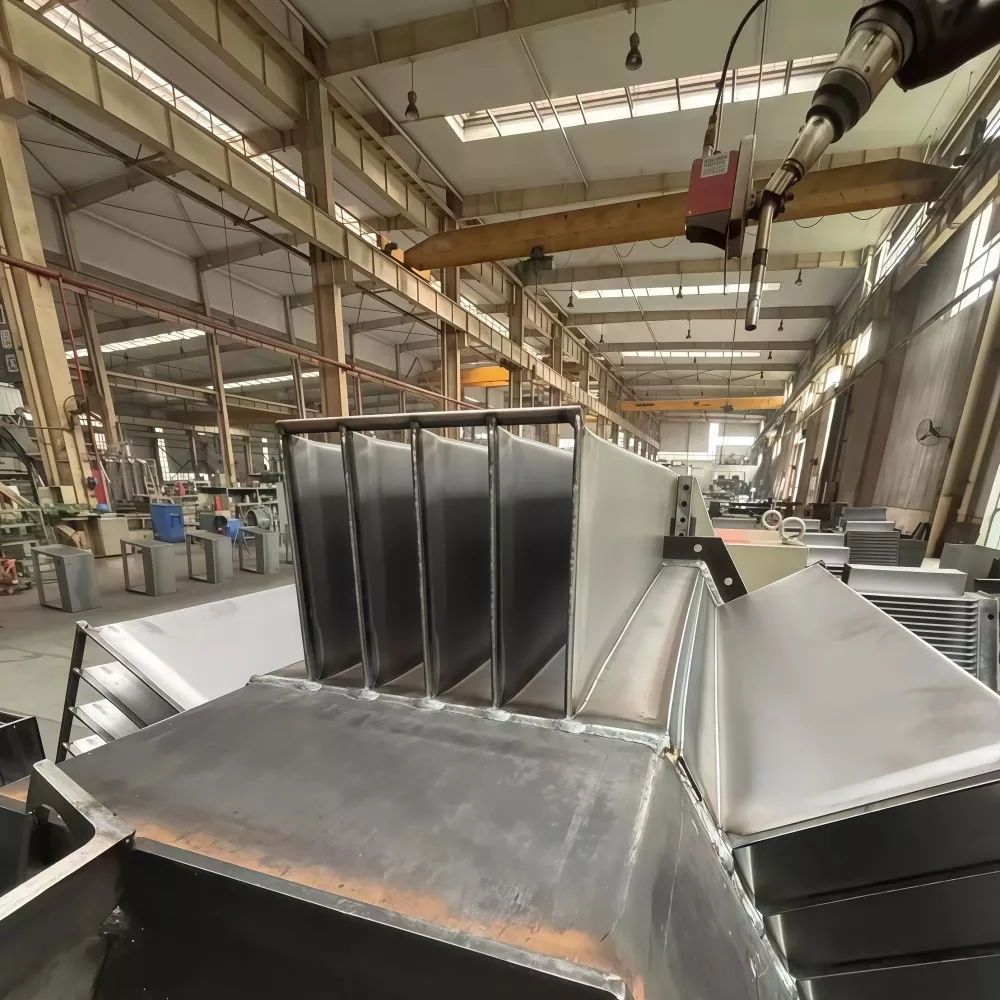

Txapa tailerra

Papera bobinatzeko tailerra

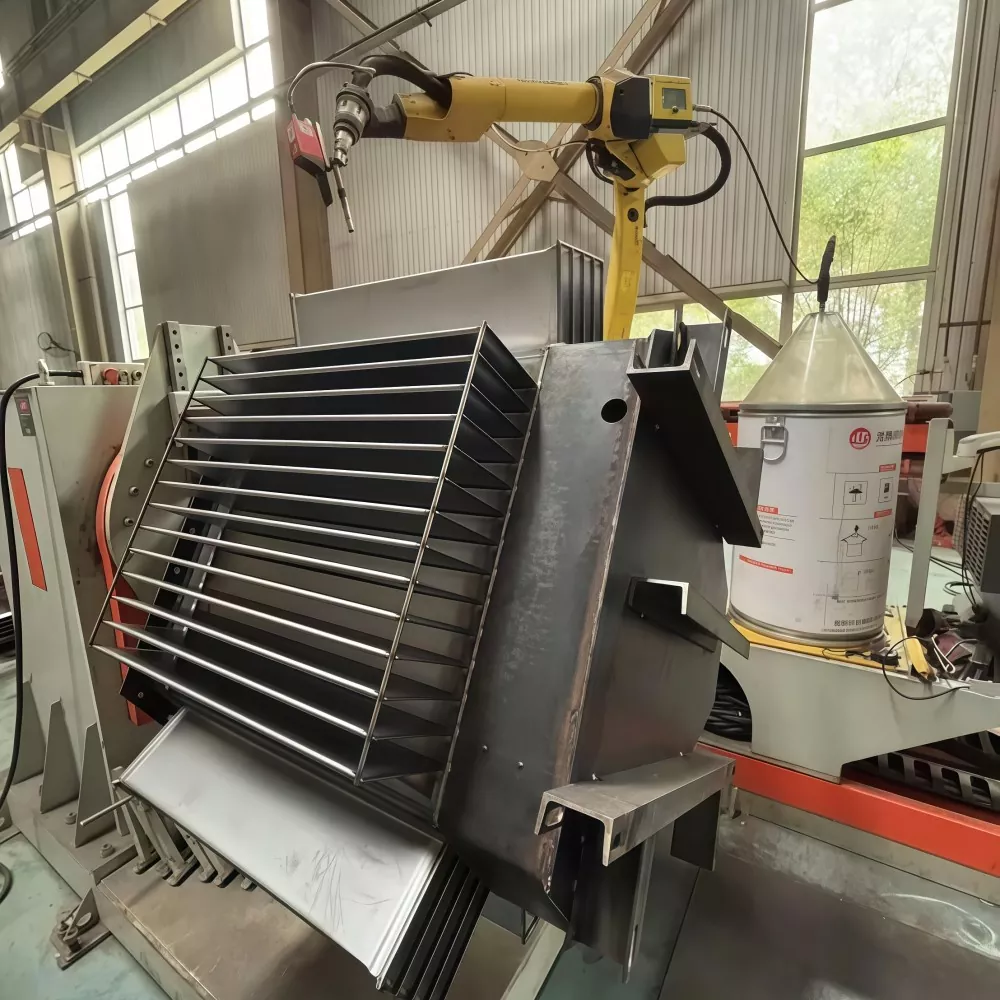

Haize tailerra

Labe bihurri tailerra

Transformadoreak muntatzeko tailerra

Transformadorea martxan jartzeko tailerra

Ohiko galderak

1. Zertarako erabiltzen da 2500kVA 35kV olioan murgilduta dagoen banaketa-transformadore bat?

35 kV-ko tentsio ertain-altuko potentzia jaisteko erabiltzen da, industria-zentraletan, zerbitzu-azpiestazioetan, energia berriztagarrien sistemetan eta azpiegitura-proiektu handietan banaketa-tentsioak jaisteko.

2. Zer esan nahi du 2500kVA?

2500kVA-k transformadorearen ahalmen nominalari egiten dio erreferentzia, industria eta zerbitzu-mailako potentzia banatzeko egokiak diren eskala handiko karga elektrikoak kudeatu ditzakeela adierazten du.

3. Zergatik erabiltzen da olioa transformadore mota honetan?

Olio isolatzaileak isolamendu elektrikoa eta beroa xahutzen ditu, hozte-errendimendua hobetzen eta bizitza iraupena luzatzen laguntzen du.

4. Zein abantaila ditu 35kV-ko balorazioa?

35kV ohiko banaketa-tentsio-maila da tentsio ertain-altuko sareetan, eta distantzia luzeko transmisio eraginkorra eskaintzen du potentzia-galera murriztuarekin.

5. Zein hozte metodo erabiltzen da normalean?

Unitate gehienek ONAN (Oil Natural Air Natural) hoztea erabiltzen dute, olioaren zirkulazioan eta airearen hoztean oinarritzen dena ekipamendu osagarririk gabe.

6. Non instalatu ohi da transformadore hau?

Kanpoko azpiestazioetan, industria-parkeetan, meatze-eragiketetan, eguzki- eta haize-zentraletan eta sarearen hedapen proiektuetan oso erabilia da.

7. Zenbat denbora irauten du?

Diseinu eta mantentze egokiekin, olioan murgilduta dauden banaketa-transformadoreek normalean 25-30 urte edo gehiagoz funtzionatzen dute.

8. Zeintzuk dira funtsezko mantentze-baldintzak?

Olioaren ohiko ikuskapena, tenperatura kontrolatzea eta aldizkako proba elektrikoak dira mantentze-lan nagusiak epe luzerako funtzionamendu egonkorra bermatzeko.
