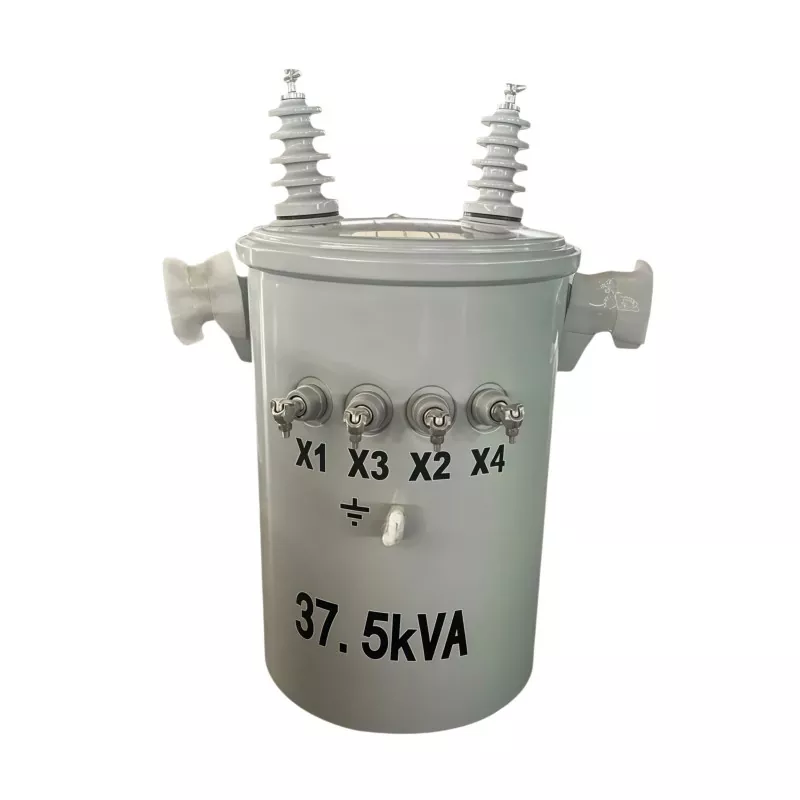

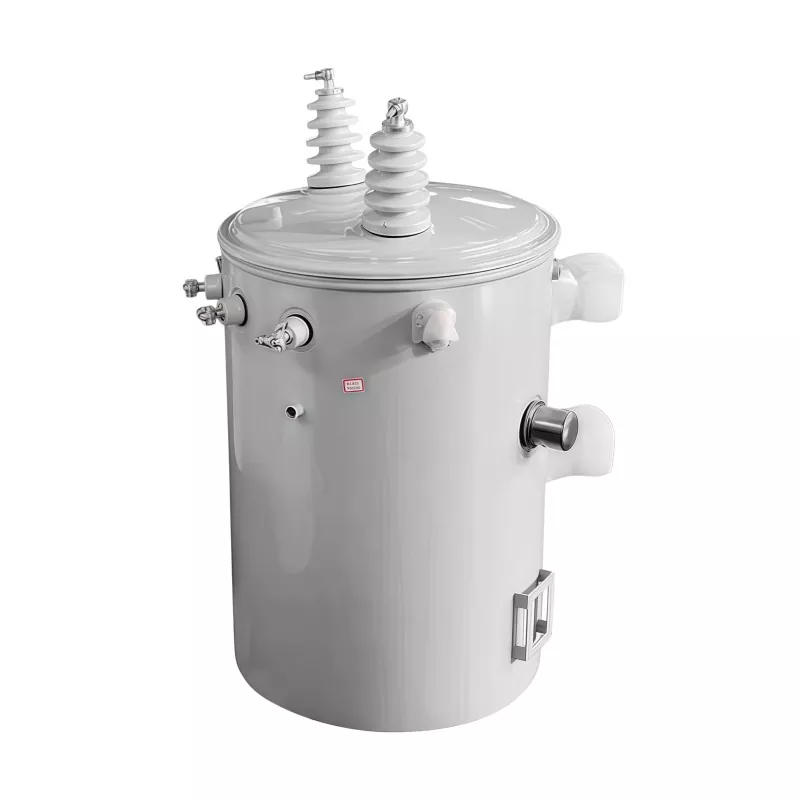

37,5KVA-ko zutoinetan muntatutako transformadorea

37,5KVA-ko Transformadorea zutoinetan instalatutako banaketa elektrikoaren transformadore bat da, linea elektrikoetatik tentsio ertaineko elektrizitatea murrizteko, etxebizitza, merkataritza, nekazaritza eta industria arineko energia-aplikazioetarako. 37,5 kilovolt-ampereko (KVA) ahalmenarekin, elektrizitate-hornidura egonkorra, eraginkorra eta fidagarria eskaintzeko aireko elektrizitatea banatzeko sistemetan erabili ohi da hiri eta landa eremuetan. Zutoinetan muntatutako diseinu trinkoak lur-espazioa aurrezten laguntzen du, instalazioa errazten du eta energia-banaketaren sare errentagarriak onartzen ditu.

Lan-printzipioa

Poloan muntatutako transformadore batek indukzio elektromagnetikoaren printzipioan oinarrituta funtzionatzen du.

Tentsio Handiko Sarrera

Tentsio ertaineko edo altuko elektrizitatea harilkatu primarioari aireko banaketa-lineen bidez hornitzen da.

Eremu magnetikoa sortzea

Korronte alternoa harilkatu primariotik igarotzen denean, eremu magnetiko aldakorra sortzen du transformadorearen nukleoaren barruan.

Tentsio-eraldaketa

Eremu magnetiko honek tentsioa induzitzen du bigarren mailako harilkatuan. Harilaren arteko bira-erlazioan oinarrituta, tentsioa maila erabilgarri baxuago batera jaisten da.

Irteera-hornikuntza egonkorra

Eraldatutako tentsio baxuko elektrizitatea errendimendu egonkorra duten bizitegi, merkataritza edo industriako erabiltzaileei ematen zaie.

Aplikazioak

37,5KVA zutoinetan muntatutako transformadore bat karga baxuko eta ertaineko banaketa sistemetarako diseinatuta dago, eta modu eraginkorrean jaitsiz tentsio ertaineko elektrizitatea azken erabiltzaileentzako tentsio baxu erabilgarrira murriztuz. Oso erabilia da honako eszenatoki hauetan:

Bizitegiko Energia Banaketa

Bizitegi-auzoetarako, landa-etxeetarako eta komunitate txikietarako aproposa, argiztapenerako, etxetresna elektrikoetarako eta eguneroko energia-kontsumorako elektrizitate egonkorra eskainiz.

Landa Elektrifikazio Proiektuak

Landa-sarearen hedapenean eta eremu urruneko elikadura-hornidura-sistemetan erabili ohi da instalazio sinpleagatik eta mantentze-baldintza baxuengatik.

Nekazaritzako Potentzia Sistemak

Baserrietarako, ureztatze sistemetarako, abeltzaintzarako instalazioetarako eta negutegietarako egokia, ur-ponpak, motorrak eta nekazaritza-makineria elikatzeko.

Merkataritza-instalazio txikiak

Bulego txikietan, txikizkako dendetan, gasolindegietan, tailerretan eta biltegiratze-instalazioetan aplikatzen da elektrizitate-hornikuntza komertzial egonkorra lortzeko.

Industria Arinak Aplikazioak

Fabrika txikietan, prozesatzeko tailerretan eta potentzia eskari moderatua duten mantentze-instalazioetan erabiltzen da.

Aldi baterako Energia Hornidura Proiektuak

Ohikoa da energia banaketa malgu eta fidagarria eskatzen duten eraikuntza guneetan eta kanpoko aldi baterako ingeniaritza proiektuetan.

Ikus dezagun GUANGBIAN benetan nola eraikitzen duen.

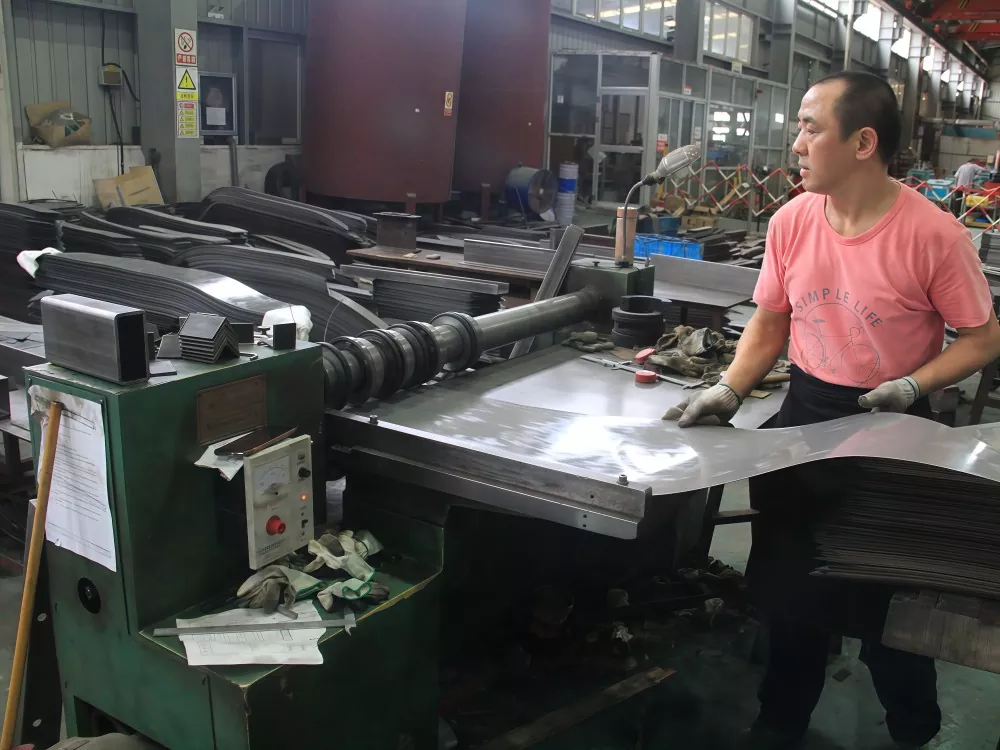

1. urratsa: Nukleoaren fabrikazioa

Nukleoa aleetara zuzendutako silizio altzairuarekin hasten da. Propietate magnetiko bikainak, baina hauskorra da; ezin duzu zigilatu altzairu arrunta bezala.

Xaflak neurri zehatzetara mozten ditugu, gero geruzaz geruza ekipo espezializatuetan pilatzen ditugu. Geruza bakoitzaren junturak behekoarekin alderatuta daude, eta horrek bide magnetikoaren aire-hutsuneak ahalik eta gutxien mantentzen ditu. Helburuko lodiera iristen garenean, pila osoa estu estutzen da eta hutsean inpregnatzen da dena bere lekuan blokeatzeko.

Transformadorea fabrikatzeko prozesua urrats honetan oinarritzen da. Pila-faktorea, gainazaleko lautasuna, estutze-presioa: galdu horietako edozein, eta kargarik gabeko galerak zehaztapenen gainetik pasako dira.

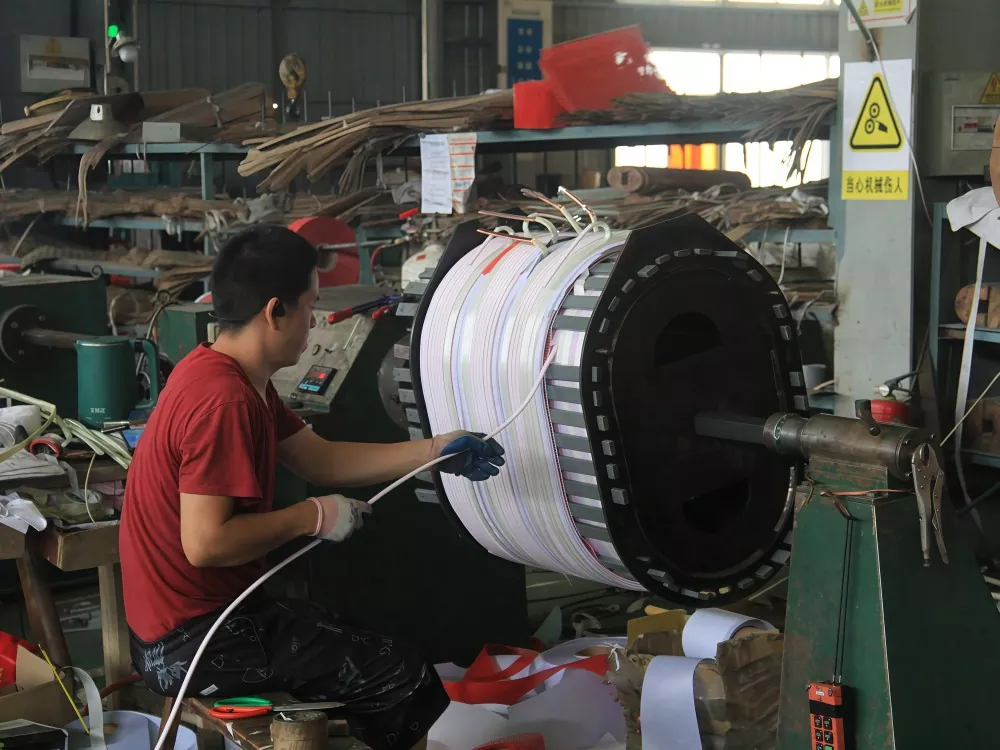

2. urratsa: bihurritzea

Hau da kritikoa. Denda bihurrituak tenperatura eta hezetasun kontrolatuan funtzionatzen du. Operadoreak harilkatzeko makinetan esertzen dira, kobrezko alanbrea bobina formatzaileari elikatuz, txandaz buelta, berdin eta estu mantenduz.

GUANGBIANen 37,5 kva-ko zutoinetan muntatutako transformadoreak kobre hutsezko harilkatzea erabiltzen du, ez aluminioa. Hauek Txinako instalazioetan fabrikatzen ditugu, eta xehetasun guztiek dute garrantzia: alanbrearen neurria, bira kopurua, geruzaren eredua. Haizea solteegia, bobinak ez du indar mekanikorik. Haizea estuegi, isolamendua birrintzen duzu.

Zaurituta dagoenean, bobina hutsean inpregnazioa igarotzen da. Berniz isolatzailea hutsune guztietan sartzen da, birak bere tokian blokeatzen ditu eta harilari indar dielektrikoa eta beroaren xahutze hobea emanez.

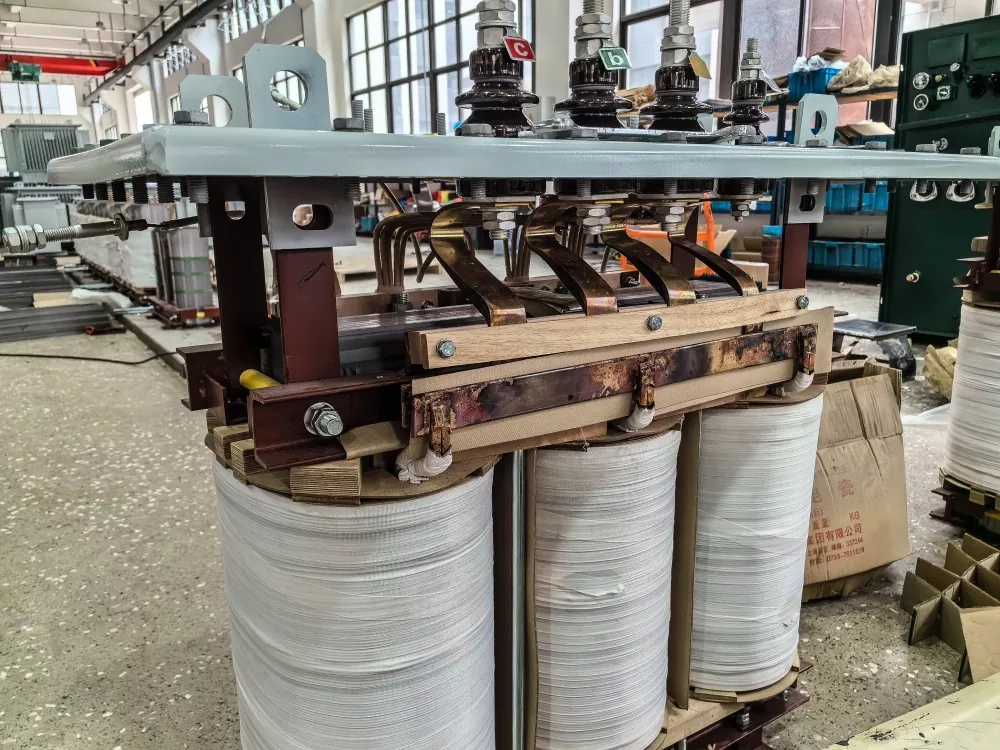

3. urratsa: nukleoa eta bobina muntatzea

Zauritutako bobinak nukleoko hanken gainean irristatzen dira. Isolamendu-banatzaileak sartzen dira, kateak konektatzen dira eta zati aktibo osoa forma hartzen du. Haizeen arteko sakeek estandarra bete behar dute, hemen ez dago lasterbiderik.

Muntatu ondoren, pieza aktiboa transformadoreen fabrikako probak egiten ditu berehala: tentsioaren proba eta DC erresistentzia neurtzea. Edozer ez, nahiz eta apur bat, harrapatzen da fase honetan.

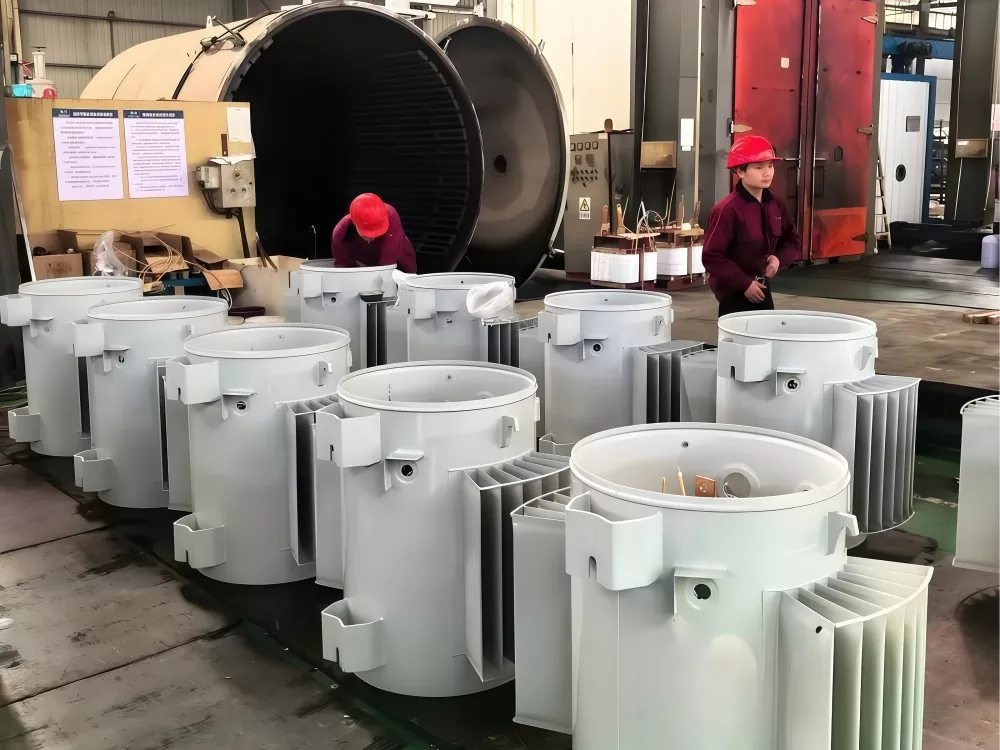

4. urratsa: depositua muntatzea

Zati aktiboak ikuskapena gainditzen du? Deposituan jaisten da. Depositua transformadorearen oskola da, funtzio bikoitza betetzen duen olio isolatzailez beteta: hesi dielektrikoa eta hozgarria.

GUANGBIANen kalitate handiko olio mineral isolatzailea erabiltzen dugu. Sartu baino lehen deshidratatu eta desgasifikatu. Depositua bera soldatuta dago eta soldadura-juntura bakoitza X izpien bidez ikuskatzen da. Ez da isuririk onartzen.

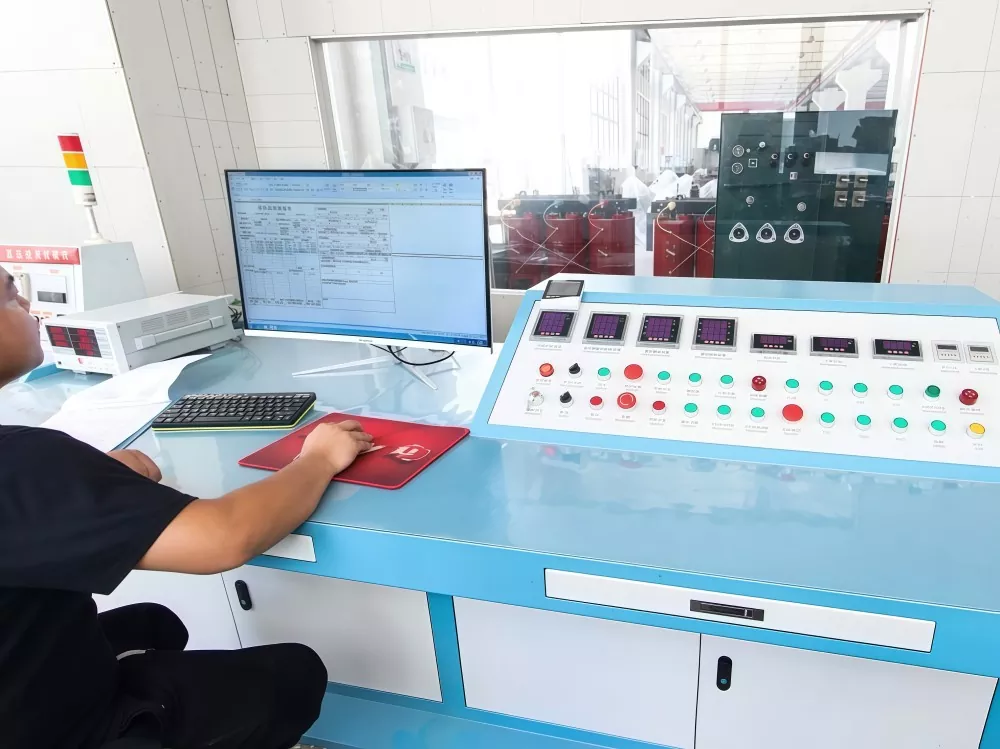

5. urratsa: azken proba

Edozein unitate fabrikatik irten baino lehen, proba osoko errutina bat egiten du:

Kargarik gabeko proba: bigarren aldean ezer konektatuta ez dagoela pizten dugu. Uneko eta galeraren irakurketak muina portatzen ari den esaten digu. 37,5 kva-ko zutoinetan muntatutako transformadore batean, kargarik gabeko galerak ≤113W edo gutxiagokoak izan behar dira.

Karga-proba: jarri karga nominal osoa eta ikusi zenbakiak. Karga-galera ≤413W-tan geratzen da, eta tenperatura igoera ez da 65 °C-tik igarotzen.

Jasateko tentsioaren proba: 21kV potentzia-maiztasunean HV harilaren gainean minutu osoz. 10kV LV aldean. Isolamenduak eusten badu, aurrera egingo dugu.

Inpultso-tentsioaren proba: 60kV-ko erpin batek primarioa jotzen du, 30kV-k sekundarioa. Honek esaten dizu kobrezko harilkatze-transformadoreak benetako tximista-gertaera bat kudeatu dezakeen.

Olio isolatzailearen proba: matxura-tentsioa, hezetasun-edukia, xahutze-faktorea —bakoitzak gainditu behar du.

Proba bakoitza garbi? Orduan —eta orduan bakarrik— lantegiko etiketa irabazten du.

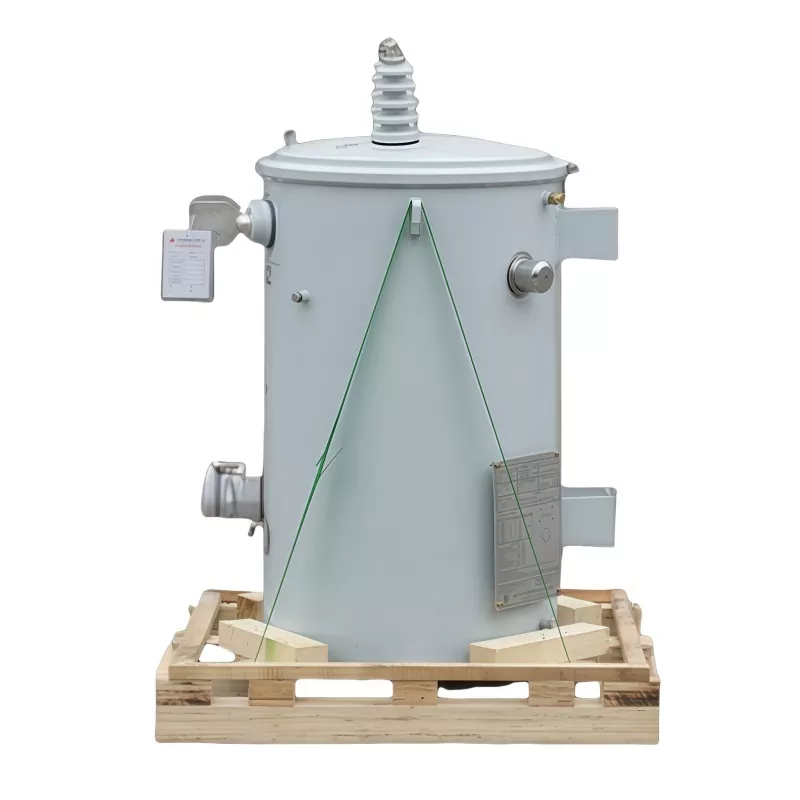

6. urratsa: Paketatzea eta bidalketa

Proba guztiak gainditu dituzu? Transformadoreak hezetasunaren aurkako estalkia lortzen du, egurrezko palet bati lotuta eta bidaltzeko prest. GUANGBIAN unitate bakoitzak serie-zenbaki bakarra darama, plakan eta oinarrian ikusgai. Jarraitu zenbaki hori, eta produkzio-data, proba-erregistroak eta zein lehengai-lote sartu den aurkituko dituzu.

Honezkero argazkia jasoko duzu. 37,5KVA-ko zutoinetan muntatutako transformadore bat ez da metala eta alanbrea elkarren artean elkartzen direnak. Transformadoreak fabrikatzeko prozesuak benetako eskulanak eta benetako pertsonak urrats bakoitzean arreta jartzen du. Prezioak axola du, baina ekoizpen gaitasunak eta kalitate kontrolak garrantzi handiagoa du.

Zergatik erabili zutoinetan muntatutako transformadore bat?

Lurrean muntatutako transformadoreekin alderatuta, zutoinetan muntatutako transformadoreek hainbat abantaila nabarmen eskaintzen dituzte:

Espazioa Aurrezteko Instalazioa

Erabilgarritasun zutoinetan instalatua, lur-espazio edo transformazio-gela dedikatuen beharra ezabatuz.

Azpiegituren kostu txikiagoa

Eraikuntza-kostuak murrizten ditu, zimenduak, itxiturak edo obra zibil osagarrien beharra saihestuz.

Landa Banaketa eraginkorra

Oso egokia landa eta urruneko eremuetarako, non aireko banaketa-sareak erabili ohi diren.

Mantentze-sarbide erraza

Ikuskatzeko, mantentzeko eta ordezkatzeko altuera egoki batean muntatua, geldialdi-denbora murriztuz.

Segurtasun hobetua

Altxatutako instalazioak ustekabeko kontaktu, bandalismo eta ingurumen-kalteak izateko arriskuak murrizten ditu.

Kanpoko funtzionamendu fidagarria

Eguraldiarekiko erresistenteak eta korrosioarekiko erresistenteak dituen ezaugarriekin diseinatua, epe luzerako kanpoko errendimendurako.

Aproposa, aireko energia-sareetarako

Oso erabilia aireko banaketa-sistemetan energia-soluzio errentagarri eta eraginkor gisa.

Zuk zeuk ikusi nahi? GUANGBIANek gure Txinako fabrikan fabrikatzen du, eta ongi etorria ematen diegu fabrika bisitak. Jarri harremanetan bira bat antolatzeko.
