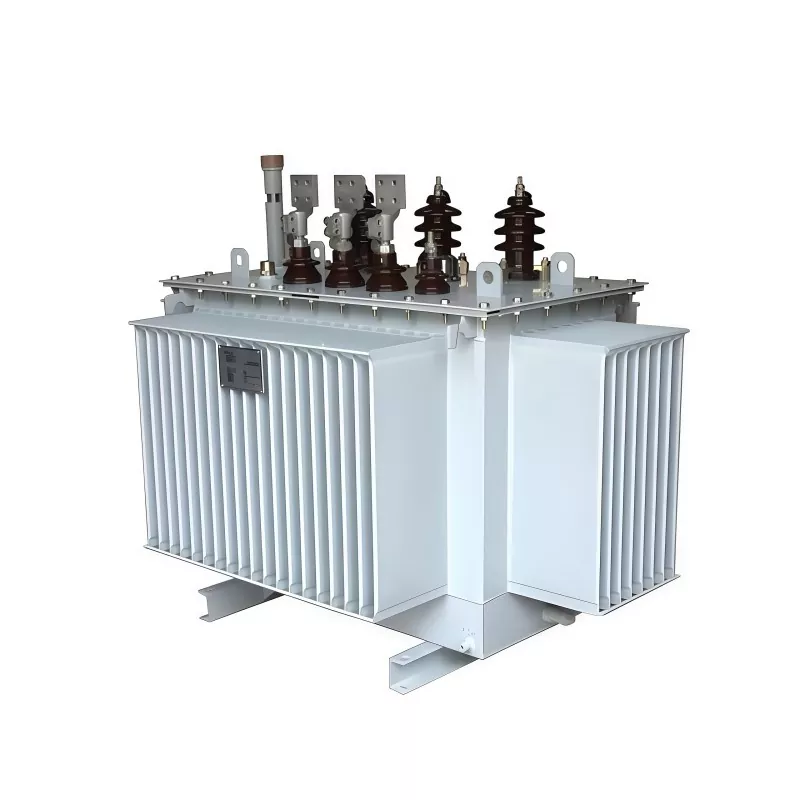

800KVA 15KV Olioan Murgildutako Transformadorea

800kVA 15kV petrolio murgildutako transformadorea potentzia banatzeko transformadore trifasikoa da, tentsio ertaina (15kV klasea) tentsio baxuko maila erabilgarrietara murrizteko diseinatua industria, merkataritza eta utilitateetarako aplikazioetarako.

Transformadore-olioa (olio minerala edo isolatzaile alternatiboa) erabiltzen du isolatzaile eta hozte bitarteko gisa. Olioak modu naturalean zirkulatzen du harilkatuek sortutako beroa xahutzeko, etengabeko karga baldintzetan errendimendu egonkorra bermatuz.

Ezaugarri nagusiak hauek dira:

Potentzia nominala: 800 kVA

Tentsio primarioa: 15 kV klasea (normalean 13,8 kV / 15 kV sistemak)

Hozte metodoa: Olioan murgildutako auto-hozte (ONAN)

Eraginkortasun handiko eta galera baxuko diseinua

Gainkarga gaitasun handia eta zerbitzu-bizitza luzea

Asko erabiltzen da potentzia banatzeko sareetan, non fidagarritasuna, beroa xahutzea eta iraunkortasuna funtsezkoak diren.

Fabrikako Proba Arauak

Haizketaren erresistentzia proba

Unitate bakoitza DC erresistentzia probatzaile batekin eta beso bikoitzeko zubi batekin probatzen da, harilketaren erresistentzia egiaztatzeko. Horrek bermatzen du 800kVA 15kV olioz murgildutako transformadorearen barruan fabrikazioan akatsik edo konexio solterik ez dagoela.

Tentsio-erlazioa eta fase-aldaketaren egiaztapena

Transformadore-erlazio-probatzailea, maiztasun industrialaren elikadura-hornidura eta voltmetroa erabiltzen dira lehen eta bigarren mailako tentsio-erlazioak diseinu-balioekin bat datozela eta talde bektorialaren konexioa zuzena dela baieztatzeko.

Zirkuitu laburreko inpedantzia eta karga galera proba

Inpedantzia-ezaugarriak eta karga-galerak egiaztatzeko zirkuitu laburren probak egiten dira. Honek transformadorearen errendimenduak diseinu eta funtzionamendu baldintzak betetzen dituela ziurtatzen du.

Kargarik gabeko galera eta kargarik gabeko korronte proba

Bigarren mailako aldea irekita eta lehen mailako tentsio nominala aplikatuta, kargarik gabeko galera eta korrontea neurtzen dira adostutako errendimendu-datuak betetzen direla baieztatzeko.

Proba guztiak amaitu ondoren, fabrikako proba-txosten bat igortzen da unitate bakoitzeko. Bat ez datorren edozein elementu birlantzen eta berriro probatzen da.

GUANGBIANek kalitate kontrol zorrotza mantentzen du transformadore guztiak fabrikatik guztiz probatuta eta epe luzerako funtzionamendu fidagarrirako prest irteten ziurtatzeko.

GUANGBIAN Transformer Factory Proba Ekipamendua

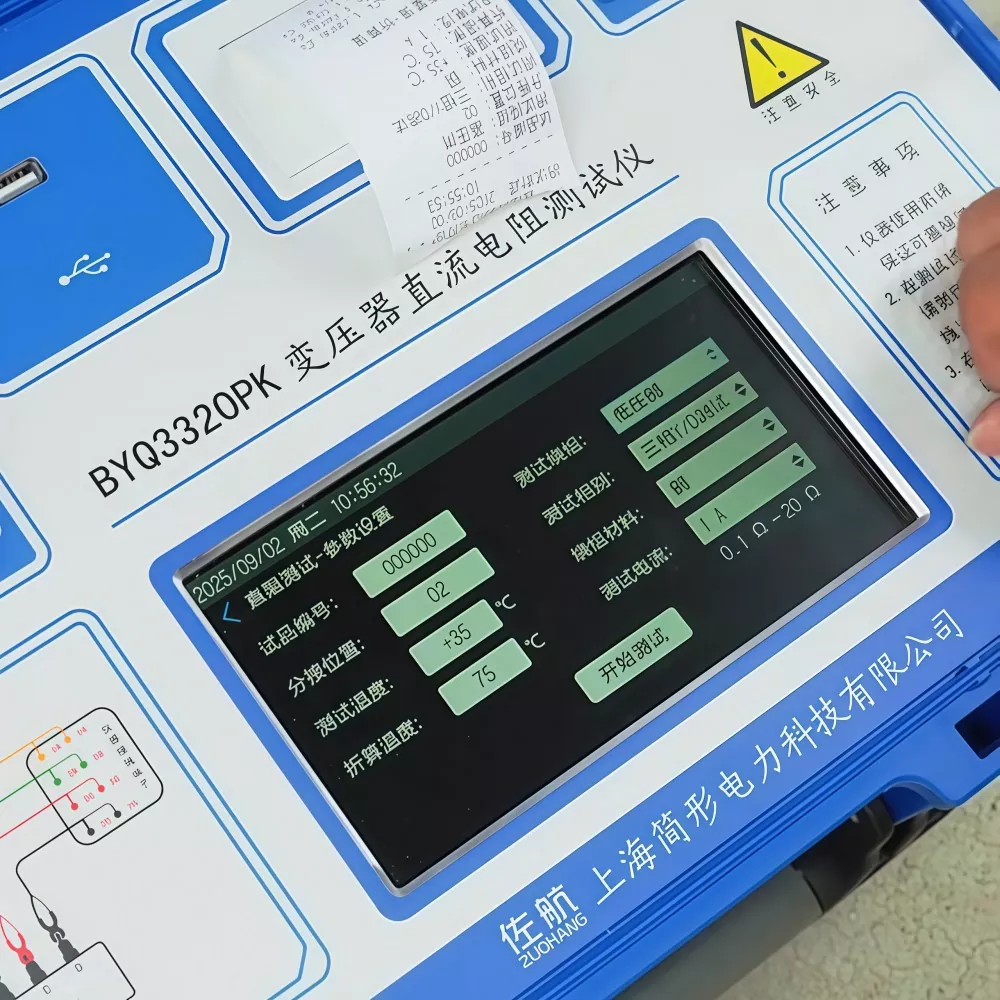

DC Erresistentzia Tester

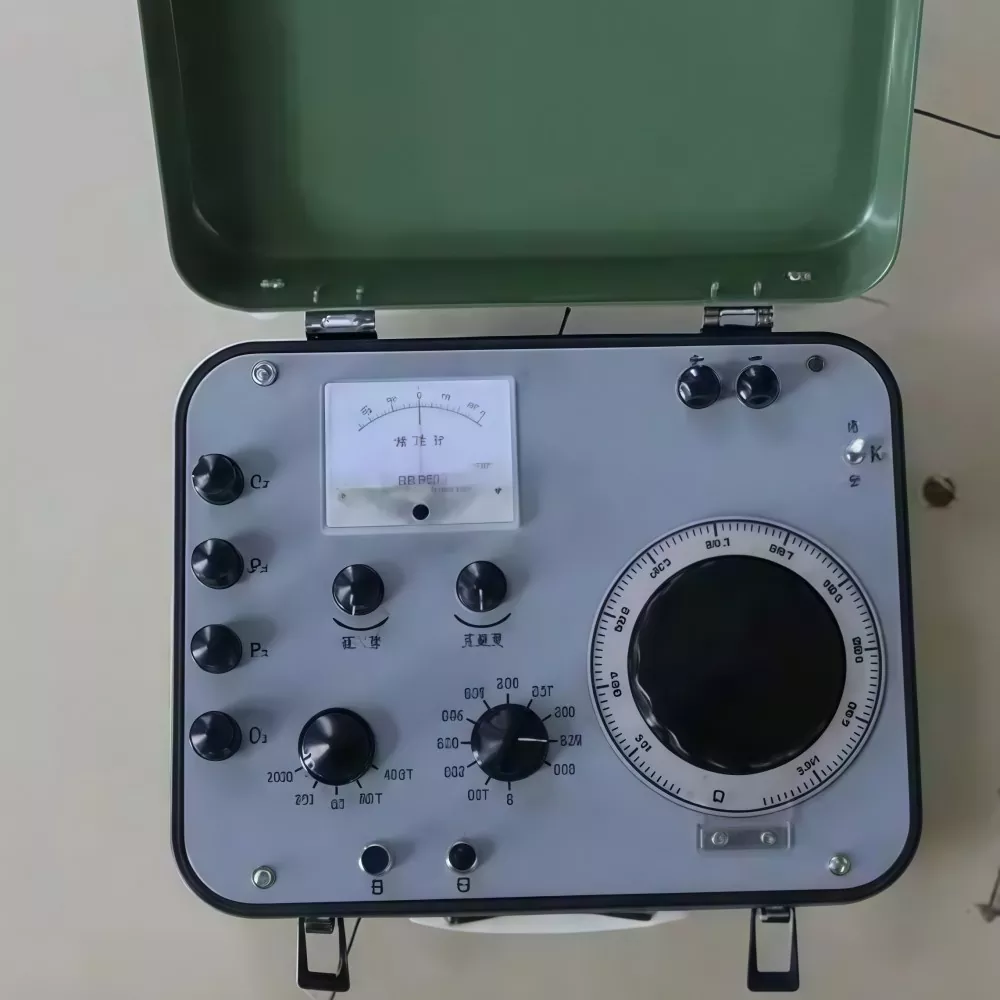

Kelvin zubia

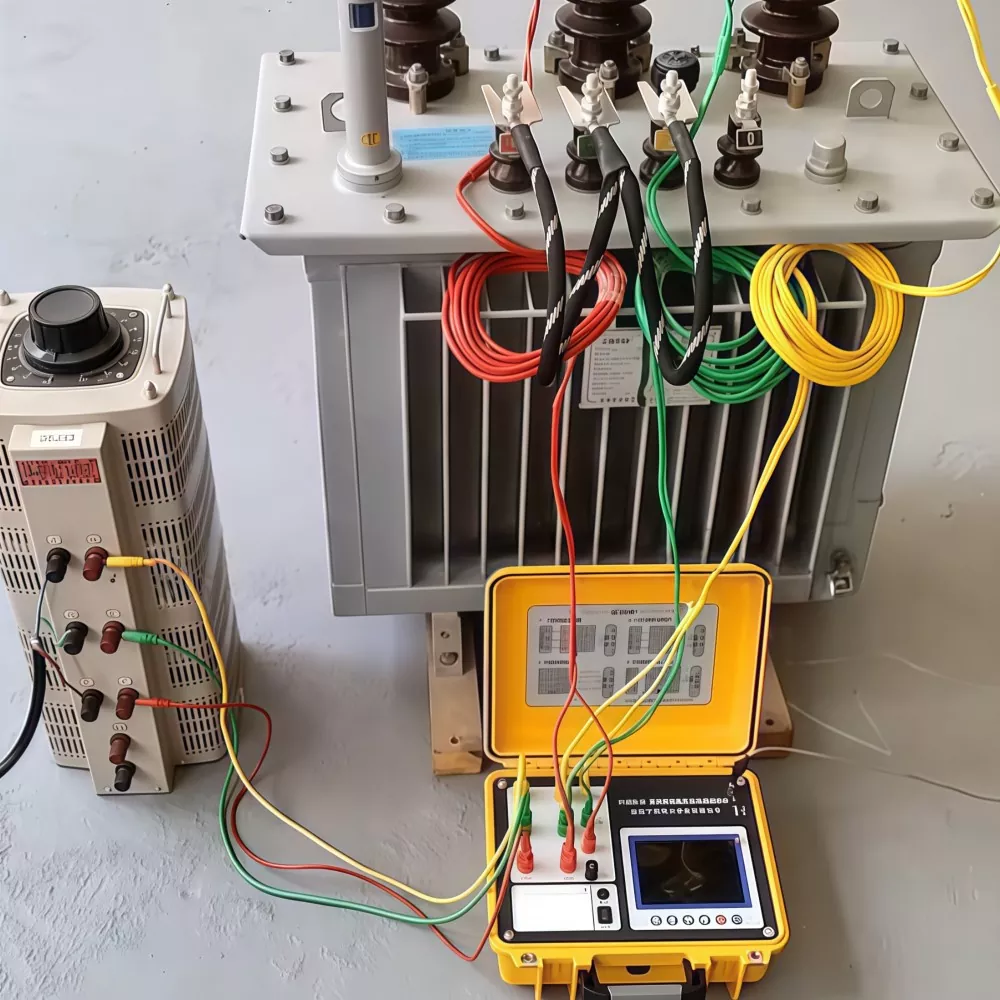

Transformadore-erlazioen probatzailea eta potentzia-maiztasun erregulagarria tentsioa erregulatzeko hornidura

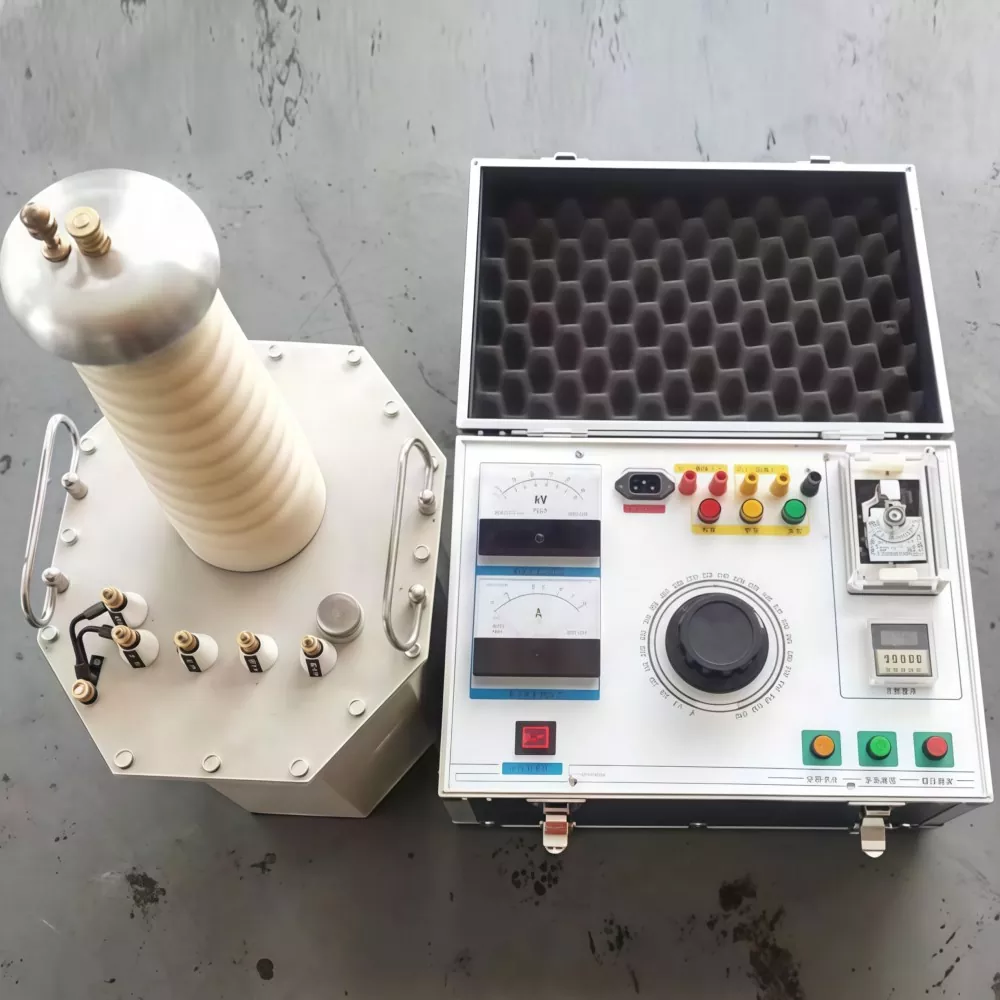

Kitzikapen-Transformadorea eta Maiztasun Anitzeko Potentzia Sorgailua

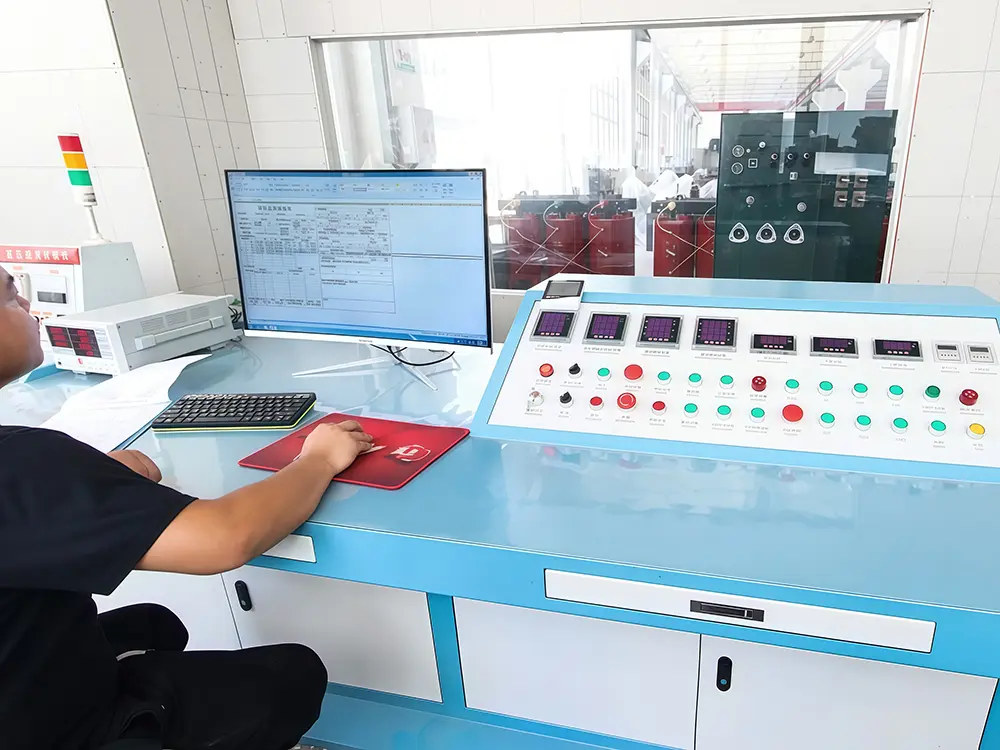

GUANGBIAN Transformer Proba Integraleko Tailerra

Dokumentu Teknikoa

Gure Fabrika

Txapa tailerra

Papera bobinatzeko tailerra

Haize tailerra

Labe bihurri tailerra

Transformadoreak muntatzeko tailerra

Transformadorea martxan jartzeko tailerra

Ohiko galderak

Q1: Zein da 800kVA 15kV transformadore baten funtzio nagusia?

Tentsio ertaineko elektrizitatea (15 kV-ko klasea) murrizten du industria eta merkataritza-sistemetan azken erabiltzaileen kontsumorako egokiak diren tentsio baxuko mailetara.

2.G.: Zergatik erabili olioan murgildutako transformadore bat mota lehorren ordez?

Olioan murgilduta dauden transformadoreek honako hauek eskaintzen dituzte:

● Beroaren xahutze hobea

● Gainkarga-gaitasun handiagoa

● Isolamendu-bizitza luzeagoa

● Karga handian operazio-galerak murriztea

Kanpoko eta gaitasun handiko aplikazioetarako hobesten dira.

Q3: Transformadore hau kanpoko instalazioetarako egokia al da?

Bai. Olioan murgilduta dauden transformadoreak kanpoan erabiltzeko diseinatuta daude tanke itxiekin, korrosioaren babesarekin eta eguraldiari aurre egiteko eraikuntzarekin.

Q4: Zer mantentze-lan behar da?

Ohiko mantentze-lanak barne hartzen ditu:

● Olioaren maila eta olioaren kalitatearen egiaztapenak

● Isolamendu-erresistentzia-probak

● Tenperaturaren jarraipena

● Butxak eta terminalen ikuskapena

Q5: Gainkarga baldintzak kudeatu ditzake?

Bai, epe laburreko gainkarga-ahalmena onartzen da diseinuaren eta hozte-baldintzen arabera, baina etengabeko gainkarga ez da gomendatzen.
