Artikuluaren laburpena:Behar bezala konfiguratutako isolamendu-transformadore batek potentzia banaketaren segurtasuna, tentsioaren egokitzapena eta ekipamenduen babesa hobetu ditzake sistema elektriko komertzialetan eta industrialetan. The50KVA Lehorreko Mota Isolamendu Transformadorea MCCBrekinTransformadoreen isolamendua, tentsio bihurketa, etengailu integratuaren babesa eta instalazioaren ezaugarri praktikoak konbinatzen ditu soluzio trinko batean. 415 V-ko sarrera trifasikoa, 220 V-ko lau hari-irteera trifasikoa, kobrezko harilkatuak, F Klaseko isolamendua, bost posizioko tentsio-txorrotak, IP23 babesa eta MCCB integratuak, konfigurazio hau potentzia-hornidura fidagarria eta instalazio sinplifikatua garrantzitsuak diren aplikazioetarako diseinatuta dago.
Aurkibidea
Zergatik da garrantzitsua isolamendu lehorreko transformadore bat?
Nola hobetzen du MCCBk transformadoreen babesa?
Zeintzuk dira zehaztapen nagusiak?
Nola hobetzen du bost posizioen aldagailuak tentsioaren moldagarritasuna?
Nola errazten du diseinu integratuak instalazioa?
Non erabil daiteke 50KVA isolamendu transformadore bat?
Nola egiaztatzen da transformadorearen kalitatea entregatu aurretik?
Zer egiaztatu behar dute erosleek eskaera egin aurretik?
Zergatik aukeratu Transformadorearen konfigurazio hau?
Zergatik da garrantzitsua isolamendu lehorreko transformadore bat?
Ekipamendu elektrikoak ez du beti potentzia baldintza idealetan funtzionatzen. Zerbitzu-horniduraren eta beheranzko ekipoen arteko tentsio-diferentziak, nahaste elektrikoak eta isolamendu galbanikoaren beharrak eragin dezakete sistemaren fidagarritasunean. Isolamendu lehorreko transformadore batek tentsioa egokitzeko modu praktikoa eskaintzen du zirkuitu primario eta sekundarioen arteko bereizketa elektrikoa sortzen duen bitartean.

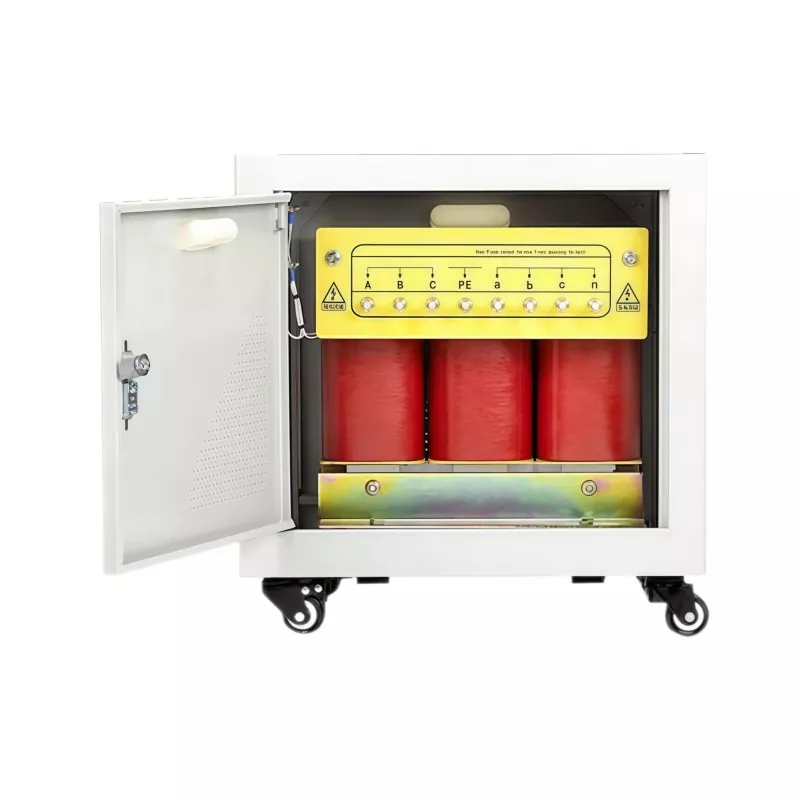

The50KVA Lehorreko Mota Isolamendu Transformadorea MCCBrekintikGUANGBIAN415V AC sarrera trifasiko baten eta 220V trifasiko lau hari irteera baten inguruan diseinatuta dago. Horri esker, unitatea egokia da tentsio handiagoko iturri trifasiko batetik 220V-ko hornidura trifasiko kontrolatua behar duten aplikazioetarako.
Olioan murgilduta dauden transformadoreek ez bezala, lehorreko diseinuek ez dute olio isolatzailea erabiltzen hozte- eta isolamendu-euskarri nagusi gisa. Horrek erakargarriak izan daitezke barruko gela elektrikoetarako, instalazio komertzialetarako, fabrikazio-inguruneetarako eta instalazio garbi eta nahiko erraza hobesten duten beste leku batzuetarako.
Nola hobetzen du MCCBk transformadoreen babesa?
Transformadorearen konfigurazio honen ezaugarri praktikoenetako bat kaxa molduradun etengailuak (MCCB) integratzea da. Transformadorea eta babes-ekipoa guztiz bereizitako osagai gisa tratatu beharrean, diseinuak babes-gailuak txertatzen ditu transformadorearen itxituran.
Unitateak MCCBak erabiltzen ditu sarrerako eta irteerako aldeetan. Sarrerako etengailua 415V-ko hornidurara konektatuta dago, eta irteerako babesa, berriz, lau hari trifasikoko zirkuitu sekundariorako antolatuta dago.
Ikuspegi integratu honek hainbat onura praktiko ekar ditzake:
- Kanpo babesteko ekipo osagarrien beharra murrizten du.
- Sarrerako eta irteerako kable konexioak errazten laguntzen du.
- Gainkorrontearen eta zirkuitu laburren babesa eskaintzen die lotutako zirkuituei.
- Transformadore-instalazio antolatuagoa sortzen du.
- Proiektuaren gunean kableatuak eta instalazio lanak murrizten ditu.
- Transformadorea eta babes-gailuak multzo koordinatu gisa konfiguratzeko aukera ematen du.
Industri erosleentzat, xehetasun hauek garrantzitsuak dira instalazioaren konplexutasunak proiektuaren denboran, lan-eskakizunetan eta martxan jartzearen eraginkortasunari eragin diezaiokeelako.
Zeintzuk dira zehaztapen nagusiak?
Konfigurazio elektrikoa ulertzea ezinbestekoa da transformadore bat hautatu aurretik. Hurrengo taulak 50KVA konfigurazio honen zehaztapen nagusiak laburbiltzen ditu.
| Parametroa | Zehaztapena |
|---|---|
| Ahalmen baloratua | 50 KVA |
| Fasea | 3 Fasea |
| Sarrerako tentsioa | 415V AC, 3 fasea |
| Irteerako Tentsioa | 220V, 3 fase 4 alanbre |
| Ukitu Posizioak | 380V / 400V / 415V / 430V / 450V |
| Maiztasuna | 50Hz |
| Haizketaren materiala | Kobrea |
| Isolamendu Klasea | F klasea |
| Tenperatura igoera bihurritua | ≤100°C |
| Zarata Maila | <60dB metro 1ean |
| Itxituraren babesa | IP23, aireztatua |
| Itxituraren materiala | Altzairu herdoilgaitza |
| Babesa | MCCB sarrera eta irteera aldeetan |
| Jarraipena | Muntatutako voltmetroa |
Zehaztapen hauen konbinazioari esker, transformatzailea egokia da tentsio bihurketa, isolamendu elektrikoa eta babes integratua elkarrekin kontuan hartu behar diren proiektuetarako, zerikusirik ez duten osagai gisa erosi beharrean.
Nola hobetzen du bost posizioen aldagailuak tentsioaren moldagarritasuna?
Sarearen benetako tentsioa lekuen eta funtzionamendu-baldintzen artean alda daiteke. Hortaz, tentsio primario finko bakarraren inguruan diseinatutako transformadore batek, hortaz, kontuan hartu behar ditu hornidura-tentsioa balio nominalarekiko desberdina den eremu batean instalatzen denean.
Eredu honek tentsio primarioko bost posizio eskaintzen ditu:380V, 400V, 415V, 430V eta 450V. Kolpe-aldagailuak malgutasun handiagoa ematen dio instalazio-taldeari transformagailua erabilgarri dagoen hornidurarekin lotzeko orduan.
Esate baterako, benetako hornidura-baldintzak 415 V-ko sarrera estandartik desberdinak direnean, ukitu egokia hauta daiteke nahi den bigarren mailako tentsioa mantentzen laguntzeko. Ezaugarri hau bereziki erabilgarria da hornidura-tentsioaren baldintzak transformadoreak aukeratzerakoan kontuan hartu behar diren proiektuetarako.
Hala ere, txorrota-aldagailua energiarik gabeko motakoa da. Transformadorea guztiz itzalita egon behar da txorrota posizioa aldatu aurretik. Inoiz ez da doitu behar transformadoreak energia piztuta dagoen bitartean.
Nola errazten du diseinu integratuak instalazioa?
Transformadorearen instalazioa ez da zehaztapen elektrikoei buruz soilik. Kableen bideratzeak, babes-ekipoak, irisgarritasunak, itxituraren eraikuntzak eta martxan jartzeak proiektuaren azken emaitzan eragina izan dezakete.
MCCB konfigurazio integratuak transformadorearen inguruan bestela behar izan daitezkeen ekipamendu bereizi kopurua murrizten du. Transformadorearen eta bere babes-hausleen arteko fabrikako kableatuak instalazioan behar den eremuko kableatuaren kopurua murrizten lagun dezake.
Altzairu herdoilgaitzezko itxitura aireztatuta dago eta IP23 maila du. Unitateak blokea daitezkeen gurpil birakariak ere erabiltzen ditu balaztak dituztenak, instalazio edo mantentze-jardueretan kokatzea eta mugimendua erosoago bihurtzeko.
Aurrealdean muntatutako voltmetro batek tentsio baxuko konpartimentuan tentsioa behatzeko modu erraz bat eskaintzen du. Hau erabilgarria da martxan jartzean eta ohiko ikuskapenean, operadoreek adierazitako tentsioa egiaztatu dezaketelako kanpoko neurketa-antolaketa bereizirik behar izan gabe.
Non erabil daiteke 50KVA isolamendu transformadore bat?
50KVA-ko ahalmena egokia da eskala ertaineko aplikazio elektriko askotan hornidura trifasiko kontrolatua behar den. Benetako egokitasuna beti baieztatu behar da konektatutako kargaren, abiarazte-korrontearen, lan-zikloaren, ingurumen-baldintzen eta tokiko eskakizun elektrikoen aurrean.
Aplikazio-ingurune tipikoak honako hauek izan daitezke:
- Industri produkzio-instalazioak
- Eraikin komertzialak
- Fabrikako elektrizitate gelak
- Automatizazio eta kontrol sistemak
- Makineriaren elikadura-hornidura
- Isolamendu elektrikoa behar duten ekipoak
- Tailerrak eta prozesatzeko instalazioak
- Banaketa elektrikoko sistemak 415V-tik 220V bihurtzea eskatzen dutenak
Ekipamendu sentikorrak dituzten proiektuetarako, transformadoreak energia banatzeko sistema osoaren zati gisa ebaluatu behar dira, osagai isolatu gisa hartu beharrean.
Nola egiaztatzen da transformadorearen kalitatea entregatu aurretik?
Transformadorearen errendimendua harizketaren kalitatearen, isolamenduaren osotasunaren, erlazio elektrikoaren zehaztasunaren eta fabrikazioaren koherentzia orokorraren araberakoa da. Hori dela eta, probak hornitzaileen ebaluazioaren zati garrantzitsu bat izan behar du.
Produktuaren informazioaren arabera, GUANGBIANek transformadoreen proba-banku integratua erabiltzen du bidali aurretik. Saiakuntza-prozesuak harilaren erresistentziari, bira-erlazioari, isolamendu-erresistentziari, kargarik gabeko galerari eta tentsio-erregulazioarekin lotutako egiaztapenak barne hartzen ditu.
Fabrikazio-prozesuak IECan oinarritutako proba-baldintzak ere betetzen ditu bidalitako unitateetarako. Dokumentatutako proba-ikuspegiak erosleei froga tekniko erabilgarriak ematen dizkie ekipamendua instalatu aurretik aztertzen dutenean.
Eskaera pertsonalizatuetarako, erosleek ikuskapen-eskakizunak eta proiektuaren zehaztapen espezifikoak ere eztabaida ditzakete fabrikatzaileekin produkzioa baino lehen. Hau bereziki garrantzitsua da transformadoreak instalazio-ingurune jakin bat edo sistema elektrikoaren konfigurazio bat bete behar duenean.
Zer egiaztatu behar dute erosleek eskaera egin aurretik?
Transformadore bat bere KVA kalifikazioan oinarrituta soilik hautatzeak konfigurazio desegokia ekar dezake. Kontratazio-taldeek eskakizun elektriko eta mekaniko osoa aztertu beharko lukete eskaera bat baieztatu aurretik.
Egiaztatu beharreko puntu nagusiak hauek dira:
- Tentsio primarioa:Egiaztatu eskuragarri dagoen hornidura-tentsioa eta fase-konfigurazioa.
- Tentsio sekundarioa:Egiaztatu irteerako tentsioa konektatutako ekipoarekin bat datorrela.
- Karga-gaitasuna:Kalkulatu espero den karga etengabea eta gailurra, ekipoen balorazio nominaletan soilik fidatu beharrean.
- Maiztasuna:Egiaztatu proiektuak 50Hz, 60Hz edo beste maiztasun bat behar duen.
- Babesa:Egiaztatu MCCB-ren zehaztapenak eta zehaztu tokiko araudiak babeste gehigarria behar duen ur-albo edo behera.
- Instalazio ingurunea:Egiaztatu IP23 babesa nahikoa den aurreikusitako kokapenerako.
- Tentsioaren doikuntza:Kontuan hartu posizio anitzeko txorrota aldagailu bat onuragarria den tokiko sareko baldintzetarako.
- Dokumentazioa:Eskatu marrazki teknikoak, saiakuntza-txostenak, kablearen informazioa eta proiektua onartzeko beharrezkoak diren beste dokumentu batzuk.
Nazioarteko proiektuetarako, bidalketa-dimentsioak, ontziak, instalazio-baldintzak, aplikagarriak diren estandarrak eta martxan jartzeko prozedurak argitzea ere komeni da ekoizpena hasi aurretik.
Maiz egiten diren galderak
Transformadorea martxan dagoen bitartean doitu al daiteke txorrota-aldagailua?
Ez. Txorrota-aldagailua desgaituta dagoen motakoa da eta transformadorea guztiz itzali ondoren soilik egokitu behar da. Segurtasun elektrikoko prozedura egokiak jarraitu behar dira beti txorrota posizioa aldatu aurretik.
Transformadoreak MCCBak ditu bi aldeetan?
Bai. Konfigurazio honek MCCBak transformadorearen itxituran integratzen ditu, sarrerako eta irteerako aldeetan babesarekin. Etengailuaren antolamendu zehatza proiektuaren eskakizun elektrikoen arabera baieztatu behar da eskaera egin aurretik.
Banaketa-kutxa bereizi bat behar al da oraindik?
Instalazio askotan, MCCB integratuak babes-eskaintza bereizi baten beharra murrizten du. Hala ere, tokiko elektrizitate-kodeek eta banaketa-diseinu orokorrak babes osagarriak edo aldatzeko ekipamenduak behar ditzakete.
50KVA-ko transformadore hau kanpoko instalazioetarako egokia al da?
Itxitura IP23 kalifikazioa du eta barruko edo behar bezala estalitako kokapenetarako dago pentsatuta. Euria, hautsa edo beste baldintza larriak dituzten kanpoko ingurune guztiz esposizioetan, baliteke babes-maila handiagoa izatea egokiagoa izatea.
Zein material mota erabiltzen da harilkatzeko?
Transformadoreak kobrezko harilak erabiltzen ditu. Kobrea oso aukeratzen da transformadoreen harilketetarako, bere eroankortasun elektrikoagatik eta potentzia transmisio fidagarrirako egokitasunagatik.
Transformadorea pertsonalizatu al daiteke?
Bai. Transformadoreen konfigurazioak proiektuaren eskakizunen arabera eztabaidatu daitezke, parametro elektrikoak, babes-moldaketak, txorroten ezarpenak, itxitura-eskakizunak eta aplikazioaren berariazko beste kontu batzuk barne.
Zergatik aukeratu Transformadorearen konfigurazio hau?
Ongi diseinatutako transformadore batek tentsioa bihurtzea baino gehiago egin beharko luke. Sistema elektrikora egokitu behar da, instalazioa erraztu, babes egokia eskaini eta epe luzerako funtzionamendu praktikoa izan behar du. The50KVA Lehorreko Mota Isolamendu Transformadorea MCCBrekin50KVA-ko edukiera trifasikoa, 415V-tik 220V-ko tentsio-bihurketa, kobrezko harilkatuak, F klaseko isolamendua, bost posizioko tentsio-doikuntza, MCCB integratuak, IP23 altzairu herdoilgaitzezko itxituraren eraikuntza, tentsioaren monitorizazioa eta fabrikako probak konbinatzen ditu ingeniaritza soluzio batean.
Lehorreko isolamendu-transformadore soluzio pertsonalizatuak hornitzeko gai den Txinako transformadoreen fabrikatzaile bat bilatzen duten erosleentzat, GUANGBIANek babes integratua eta aplikazioen konfigurazio espezifikoak behar dituzten proiektuetarako aukera praktikoa eskaintzen du. Zehaztapenak ebaluatzen ari bazara, instalazio elektriko berri bat planifikatzen ari bazara edo transformadoreen hornitzaileak alderatzen ari bazara, berrikusi 50KVA Lehorreko Mota Isolatzeko Transformadorea MCCBrekin eta eztabaidatu zure proiektuaren eskakizunak zuzenean fabrikatzaileekin. Tentsioaren zehaztapenetarako, MCCB konfiguraziorako, itxitura-eskakizunetarako, proba-dokumentuetarako edo transformatzaile-soluzio pertsonalizatuetarako,jarri gurekin harremanetanorientazio teknikoa eta zure aplikazioarekin bat datorren irtenbidea jasotzeko.
