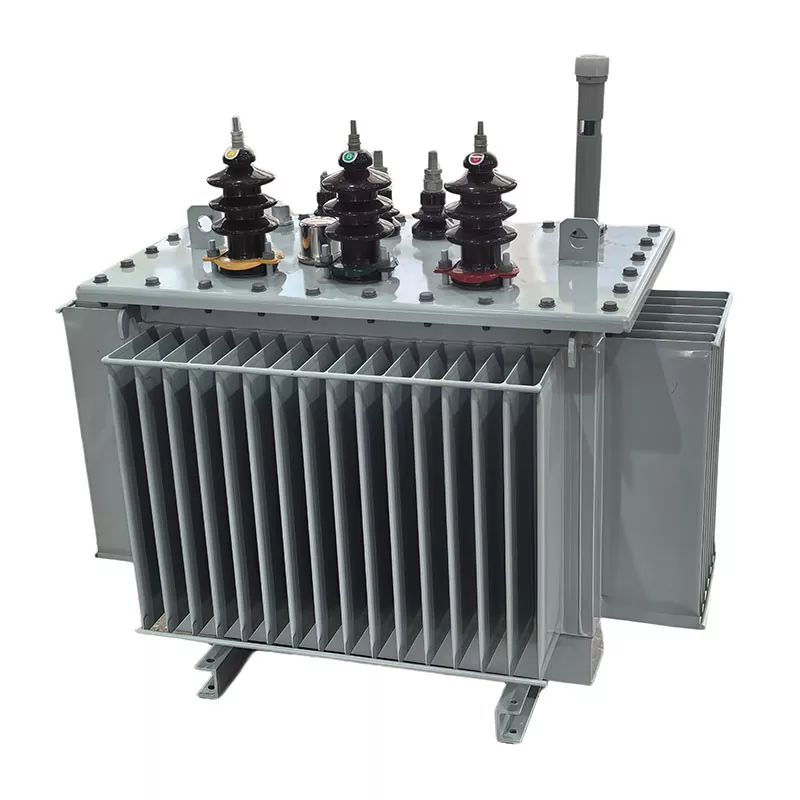

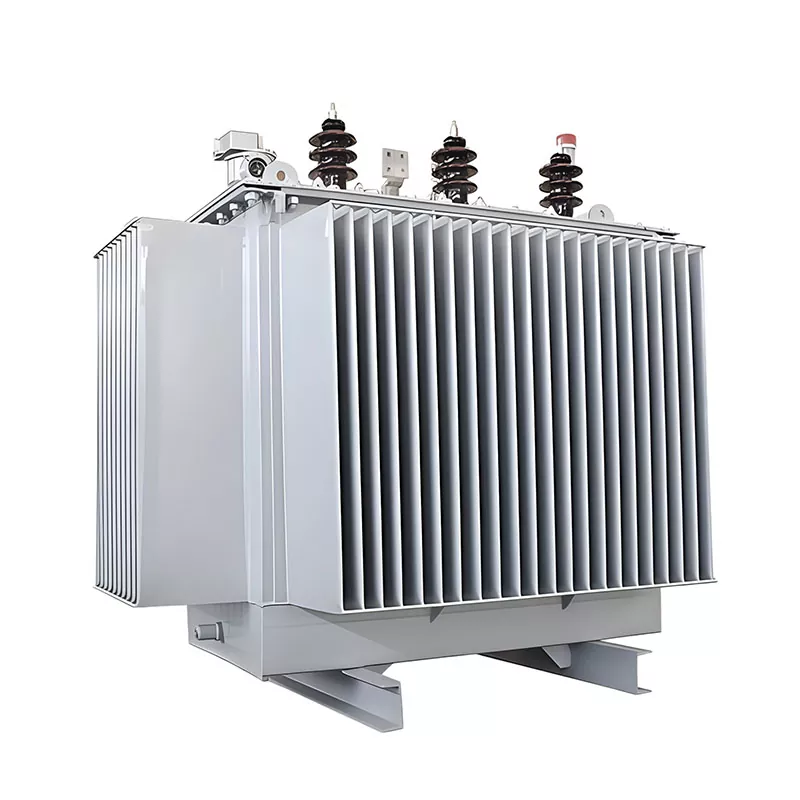

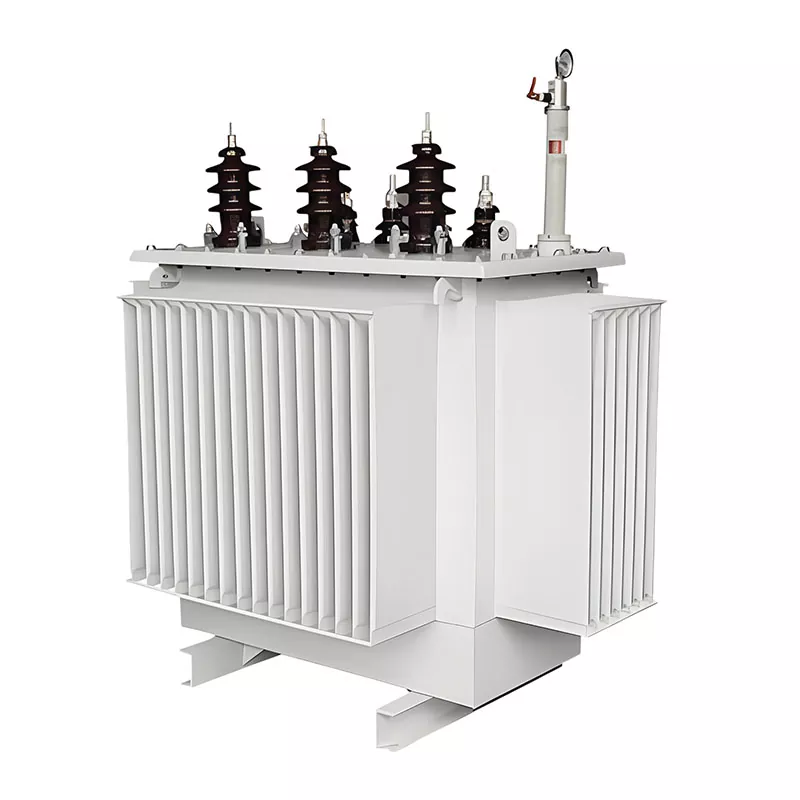

Ordezko Olioan Murgildutako Transformadorea

Ordezko Olioan Murgildutako Transformadorea olioz betetako potentzia-transformadore mota bat da, energia-banaketa sistema eragile batean lehendik dagoen transformadore bat ordezkatzeko bereziki diseinatua, normalean ekipamendu zaharkitu, hutsegite, gaitasun-mugengatik edo eraginkortasun-berritze-eskakizunengatik.

Instalazio berrietan erabiltzen diren transformadoreak ez bezala, ordezko transformadore bat sistemaren bateragarritasunari, trukagarritasun fisikoari eta lehendik dagoen azpiegitura elektrikoarekin integratzeko arreta handiz diseinatuta dago.

Ingeniaritza Definizioa

Ingeniaritza elektrikoaren ikuspegitik, ordezko olioan murgilduta dagoen transformadore bat honela defini daiteke:

Dauden sare-baldintzen arabera diseinatu edo optimizatu den potentzia-transformadore bat —esaterako, tentsio-maila, bektore-taldea, instalazio-dimentsioak eta karga-profila—, zerbitzuko olioz murgilduta dagoen transformadore bat zuzenean ordezkatu ahal izateko, jatorrizko sisteman aldaketa handirik gabe.

Funtsezko Ezaugarri Teknikoak

Olioan murgilduta dagoen ordezko transformadore tipiko bat baldintza tekniko hauek zehazten dute:

Tentsioaren bateragarritasuna:Lehendik dauden sistema-mailekin bat egiten du, hala nola 6kV/0.4kV, 10kV/0.4kV, etab.

Instalazioaren trukagarritasuna:Lehendik dauden zimenduak, kableen sarrera puntuak eta azpiestazioen diseinua egokitzeko diseinatua

Bektore taldeen parekatzea:Normalean Dyn11 edo jatorrizko transformadorearen konfigurazioaren berdina

Zirkuitu Laburreko Inpedantzia Koordinazioa:Sistemaren egonkortasuna bermatzeko %5-%8 tartean diseinatu ohi da

Errendimenduaren optimizazioa:Eraginkortasuna hobetu, galerak murriztu edo errendimendu termikoa hobetu dezake ordezkatutako unitatearekin alderatuta

Lehenik eta behin, asmatu tamaina egokia

Hona hemen adibide bat: zure egungo karga 800 kVA da, eta 400 kVA eskari berri gehitzen ari zara. Hazkunde-marjina batzuk kontuan hartu eta 1250-1600 kVA-k zentzua du. Ez begiratu gaur egungo zenbakiak soilik; buruko lekua uztea beti da apustu segurua.

Transformadorearen ahalmenaren kalkulua egiterakoan, kontuan izan parametro hauek: tentsio-maila zure sistemarekin bat etorri behar da (10kV/0,4kV bezalakoak), Dyn11 bektore-taldeak aplikazio komertzial gehienetarako funtzionatzen du eta % 5-8ko inpedantzia estandarra da. Ziur ez bazaude, GUANGBIAN Txinako fabrika-taldeak zure konfigurazioa berrikusi eta zehaztapenak berretsi ditzake fabrikatu aurretik.

Zer prestatu trukearen aurretik?

Egiaztatu beharreko hiru gauza:

1.Ebaluazio elektrikoa — Zure busbarrek eta kableek korronte handiagoa jasan dezakete? Babes-eskemak doikuntzarik behar al du?

2.Egituraren egiaztapena — Zimenduaren tamaina, unitatea mugitzeko sarbide-bidea, aireztapen-baldintzak.

3.Erabilgarrien koordinazioa — Baliteke edukiera berritzeak aldaketak behar izatea sarrerako horniduran. Lortu argia itzaltzeko baimena lehenbailehen.

Transformadorea aldatzeko proiektu bat planifikatzen ari bazara, GUANGBIAN-en gure Txinako fabrikako talde teknikoak elementu hauek berrikusten lagun dezake. Gure fabrikazio-instalazioetan antzeko kasuak kudeatu ditugu eta badakigu zein detaile ez diren askotan ahaztu.

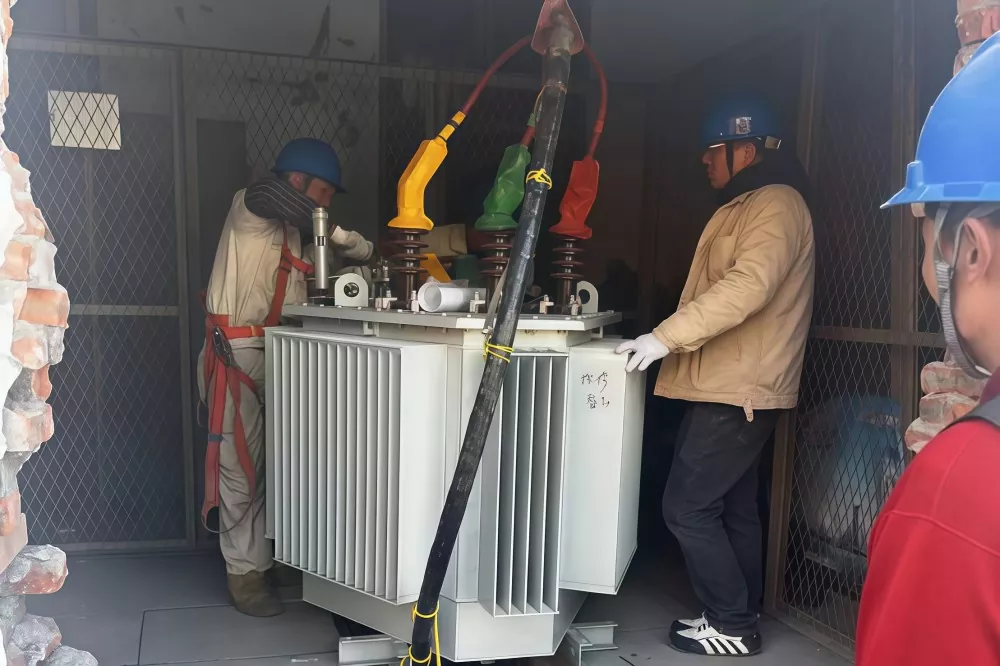

Instalazioa eta martxan jartzea

Itzali → Deskonektatu → Kendu unitate zaharra → Jarri transformadore berria → Kableatua → Probak → Elikatu

Ez saltatu probaren urratsa: bira-erlazioaren proba, isolamendu-erresistentzia, talde bektorialaren egiaztapena, erresistentzia neurtzea. Dena pasatu behar da etengailua irauli aurretik. Lehenengo asteetan, zaindu tenperatura, entzun ezohiko zaratarik, egiaztatu bibrazioak.

Zenbat balio du?

1250 kVA-ko unitate baterako, transformadoreak 25.000-45.000 $ balio du. Instalazioarekin eta aldaketekin, proiektuaren kostu osoa 35.000-75.000 $ ingurukoa da. Lehendik dagoen unitatea ia 20 urte daramatza martxan, beste batekin ordezkatzeak zentzu handiagoa du unitate paralelo bat gehitzea baino: mantentze-lanak arazo gutxiago, eraginkortasun hobea.

Instalatu ondoren, gorde proba-txostenak eta eraikitako marrazkiak artxiboan. Egiaztatu tenperaturak hiru hilean behin, egin olio-analisia urtero (olioz betetako motetarako). Behar bezala zainduta, ekipamendu honek 20-30 urtez funtzionatu behar du.

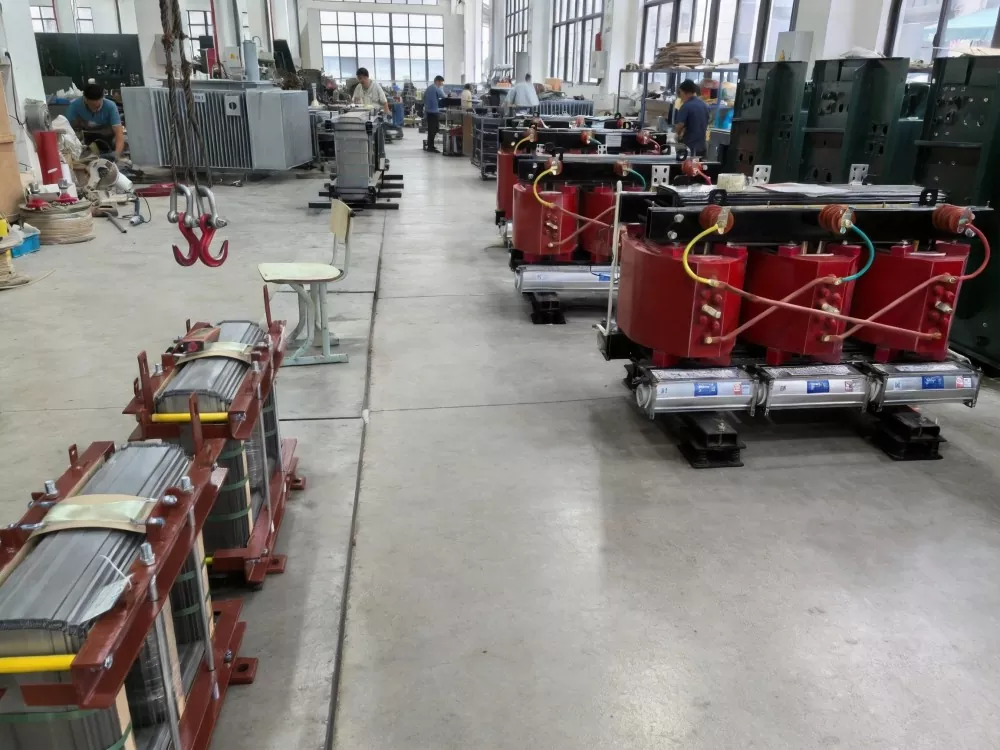

GUANGBIAN Txinako fabrikan, epe luzerako eraikitako transformadoreak fabrikatzen ditugu. Transformadorea aukeratzeko fasean zaudela edo zehaztapenak berrikusi behar dituzun ala ez, gure taldeak lagundu dezake.

Instalazio berriko transformadore estandarekiko aldea

Ohiko galderak

1. Zer da ordezko olioan murgilduta dagoen transformadore bat?

Olioan murgilduta dagoen transformadore bat da, funtzionamendu-sistema elektriko batean dagoen transformadore bat ordezkatzeko diseinatua. Jatorrizko baldintza elektrikoekin bat egiteko eraikita dago, sistemak gutxieneko aldaketarekin martxan jarrai dezan.

2. Noiz aldatu behar da transformadore bat?

Ordezkatzea beharrezkoa da transformagailua zaharra denean (normalean 15-25 urte baino gehiago), sarritan huts egiten duenean, ezin du unean uneko karga-eskaria bete edo mantentze-kostu handiak dituenean.

3. Nola aukeratzen dut ordezkatzeko ahalmen egokia?

Edukiera uneko kargaren, etorkizuneko hedapenaren (normalean % 15-25eko marjina) eta sistemaren baldintzen arabera hautatzen da, hala nola tentsio maila eta instalazioen mugak.

4. Ordezko transformadore batek ahalmena handitu dezake?

Bai. Ordezko unitate bat edukiera handiagora berritu daiteke, baina dauden kableak, etengailuak eta babes-sistema bateragarriak diren egiaztatu behar da.

5. Zer bat etorri behar da transformadore bat aldatzean?

Funtsezko parametroen artean tentsio-erlazioa, talde bektoriala (normalean Dyn11), inpedantzia (% 5-8 inguru) eta instalazio fisikoaren dimentsioak daude.

6. Zenbat denbora irauten du ordezkapen prozesuak?

Instalazioak eta ordezkapenak normalean 1-3 egun behar izaten ditu, gunearen baldintzen arabera, probak egiteko eta martxan jartzeko denbora gehigarria.
